Décodage DMR avec une simple clé TNT-DVBT

sharpUne simple Clé USB récepteur TNT-DVBT équipée de :
– Chipset Realtek RTL2832U
– Tuner R820T ou E4000
Peut être transformée en un récepteur-scanner large bande pour recevoir des signaux entre 24 Mhz et 1.700MHz (tuner R820t) ou de 52Mhz à 2.200 Mhz (tuner E4000) dans tous les modes (AM, FM, SSB, CW, DATA).

Exemple de Clé TNT, la bleue disponible chez Passion Radio Shop à 19,90€ pour ne pas le citer.

 cleCapture

Dans un Premier temps, il vous faudra télécharger le Pack Complet de logiciels pour décoder le DMR avec votre clé TNT-DVBT

Le Package Complet est ici: Pack Logiciel Décodage DMR
Ce package est fonctionnel sous (Windows 7 / Windows 8.1 / Windows 10)
Ce package n’est pas compatible Windows XP

Installation dans l’ordre et rapide en 4 étapes, pensez à décompacter le fichier ZIP téléchargé.

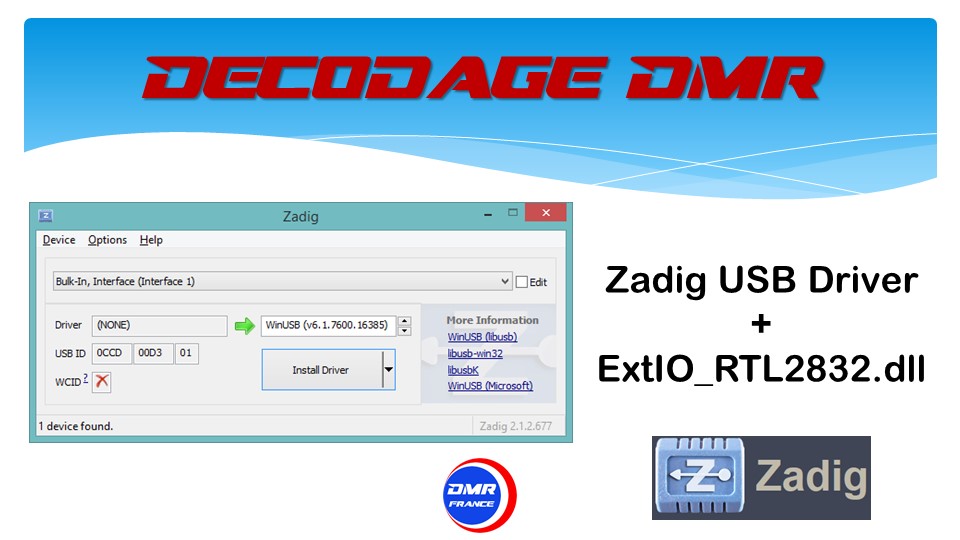

1) ZADIG

Lancez l’exécutable “zadig_2.1.2.exe”
En bref, c’est un driver USB générique, il faudra sélectionner :
“Built-in, Interface (interface 0)” et cliquer sur le bouton -> “Install Driver” Diapositive35

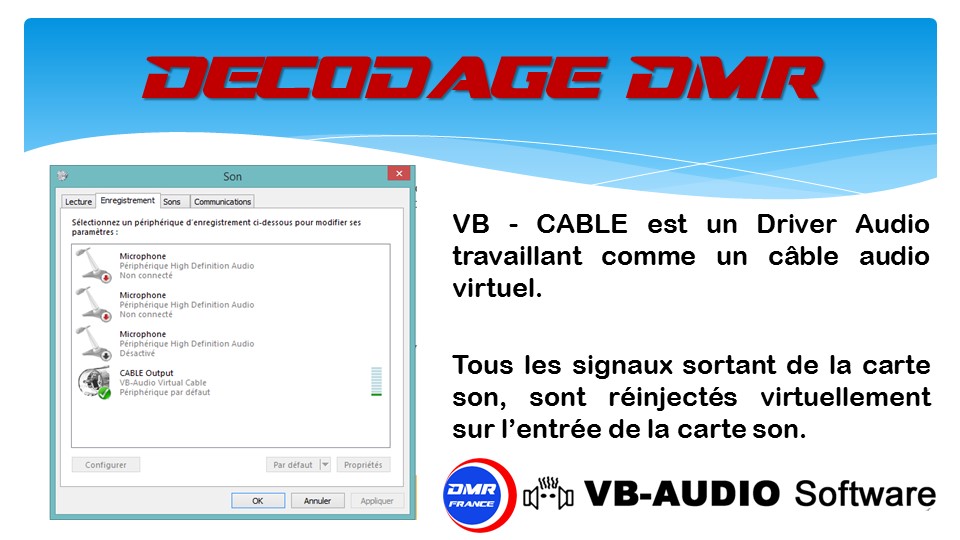

 2) VB-AUDIO

Aller dans le répertoire (VBCABLEDriver_Pack42b) puis lancer l’exécutable “VBCABLE_Setup_x64.exe”
Le redémarrage de l’ordinateur est nécessaire après cette installation.Diapositive36

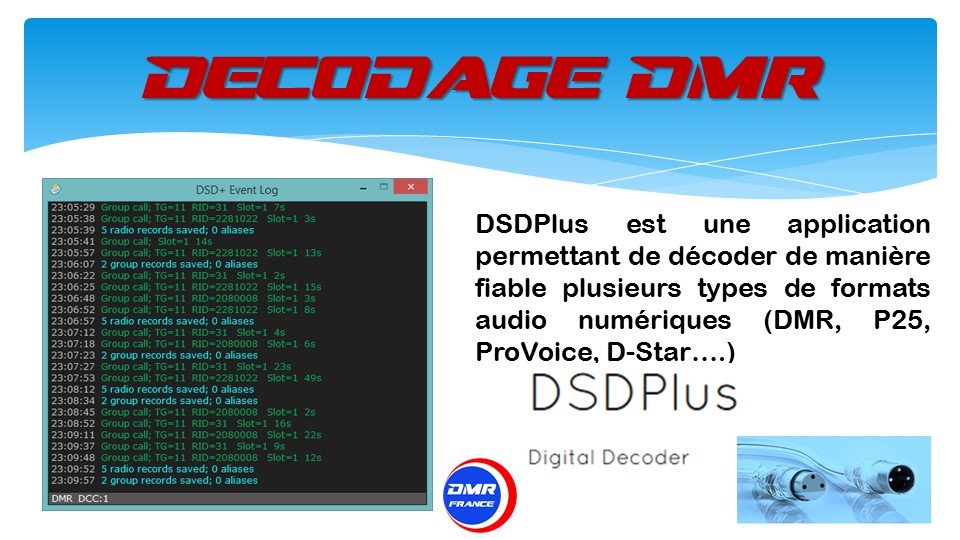

3) DSD Plus

Aller dans le répertoire (DSDPlus1p074) puis lancer l’exécutable “DSDPlus.EXE”
Il faudra être très vigilant sur le paramétrage de la carte son Diapositive37

Il faudra OBLIGATOIREMENT pour que le décodage se face correctement que:

L’audio input soit configuré avec le driver de VB-Audio comme suit:
(Cable Output (VB-Audio Virtuel)
et que sur l’audio output soit configuré la sortie Haut Parleur du PC,
(Speakers (Realtek High Definiti)
dans cet exemple.

Pour arriver à définir la bonne entrée/sortie de la carte son, il faudra OBLIGATOIREMENT réaliser une petit fichier BAT qui contiendra les bons paramètres à faire passer.

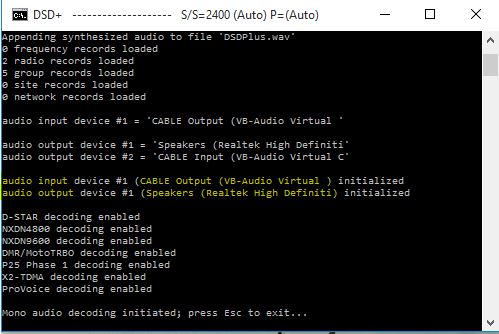

dsd

Dans l’exemple ci-dessus nous avons une seule possibilité pour l’entrée de la carte son …
Soit: audio input device #1 = ‘Cable Output (VB-Audio Virtuel)  ..   pas de soucis c’est le bon choix.

Mais deux possibilités pour la sortie de la carte son…..
audio output device #1 (Speakers (Realtek High Definiti)
audio output device #2 (Cable Input (VB-Audio Virtuel)

ici il faudra choisir device #1 (Speakers (Realtek High Definiti)

Il faudra donc réaliser un petit fichier BAT qui contienne:
DSDPlus.EXE -i1 -o1

-i1 (i de input) pour sélectionner en entrée le device #1:  ‘Cable Output (VB-Audio Virtuel)
o1 (o de output) pour sélectionner en sortie le device #1:  (Speakers (Realtek High Definiti)

Les deux lignes avec les écritures en jaunes montrent la bonne configuration finale de DSDplus, avec la bonne entrée et sortie de la carte son.

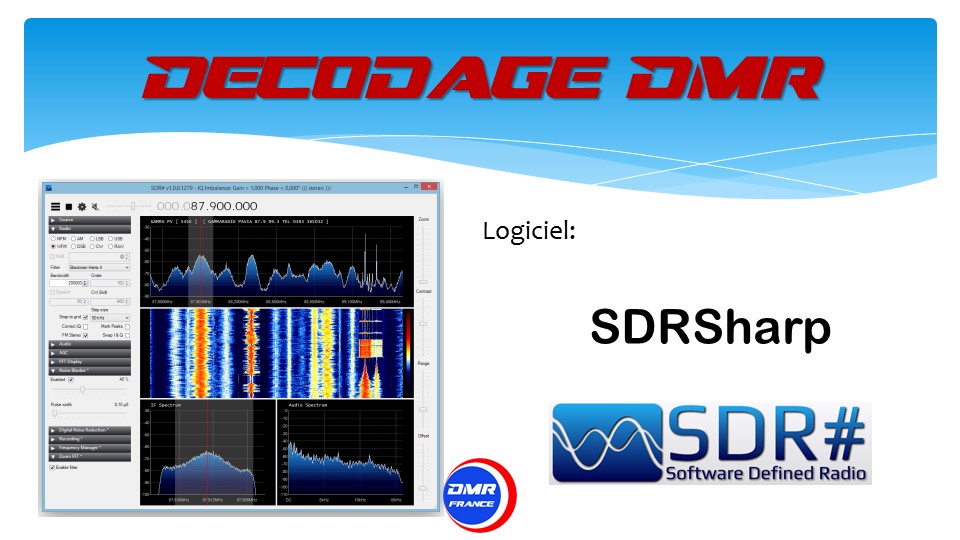

4) SDRSharp

Aller dans le répertoire (sdrsharp) puis lancer l’exécutable “SDRSharp.exe”
Ce répertoire contient déjà la fameuse DLL  “ExtIO_RTL2832.dll”

Diapositive34

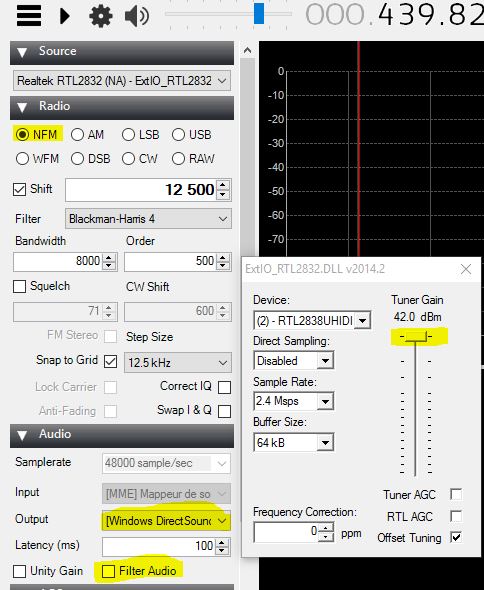

Sharp

Dans SDRSharp, il faudra juste configurer:

Source:
Realtek RTL2832 (NA) – ExIO_RTL2832.dll

Radio:
NFM

Audio Output:
Windows DirectSound CABLE Input (VB-Audio Virtual Cable)
Filter Audio ( NON Coché)

Rubrique Configure:
Régler le Gain au Max sur 42.0 dBm

Voila !
Si vous êtes arrivés au bout, c’est gagné !!
Vous allez pourvoir écouter tous les modes Numériques.

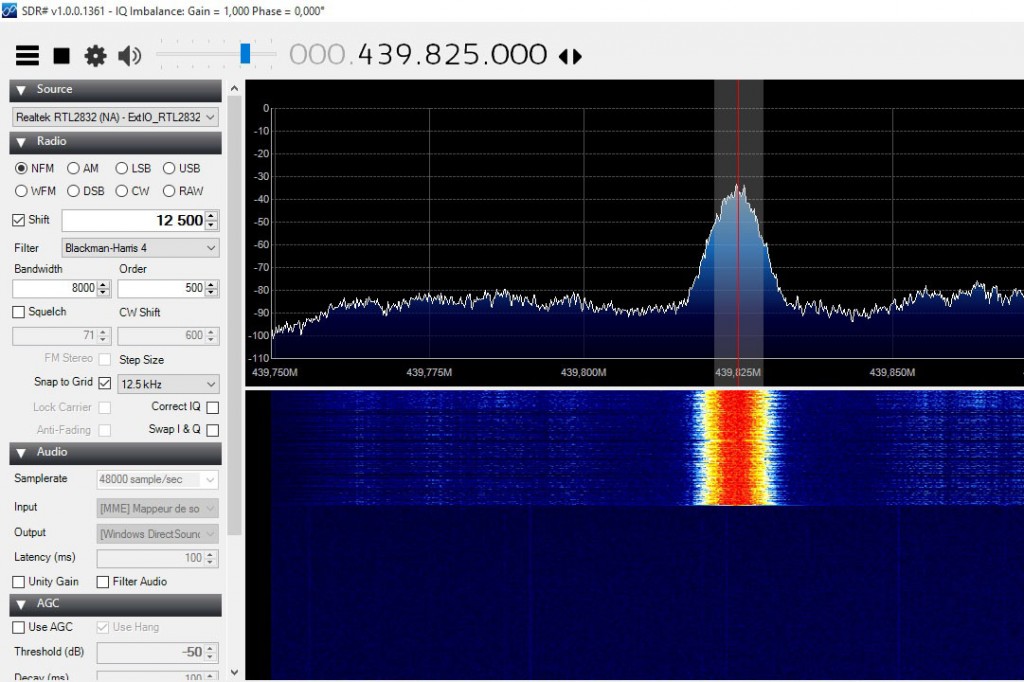

Ci-dessous un exemple de décodage DMR avec une clé TNT-DVBT

A bientôt en DMR / 73′



Source: F8BSY
