Relais VHF – UHF – SHF

Relais Phonie de Perpignan (F3E)

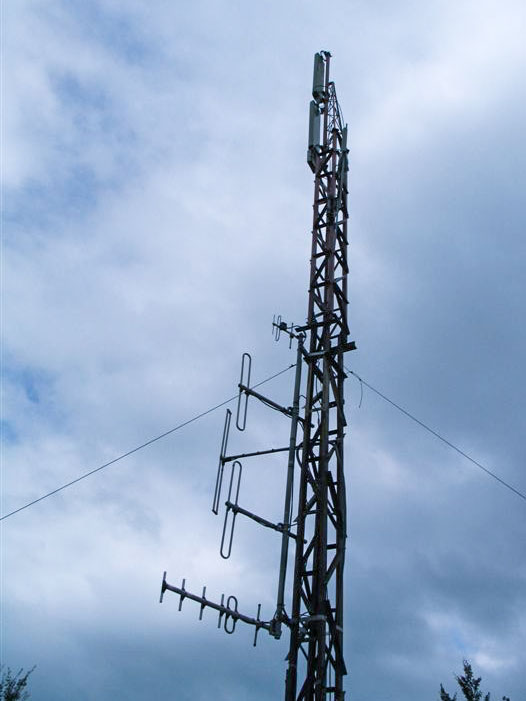

r1xIndicatif: F1ZCM
Mode: VHF  / Déclenchement par 1750Hz
Dénomination: Relais de Perpignan
Lieu: Pic de Fontfrède à 1100 m d’altitude
Locator: JN12JK
Canal: R1x
Fréquence: 145,637.5  Mhz  (Shift  -600 kHz)

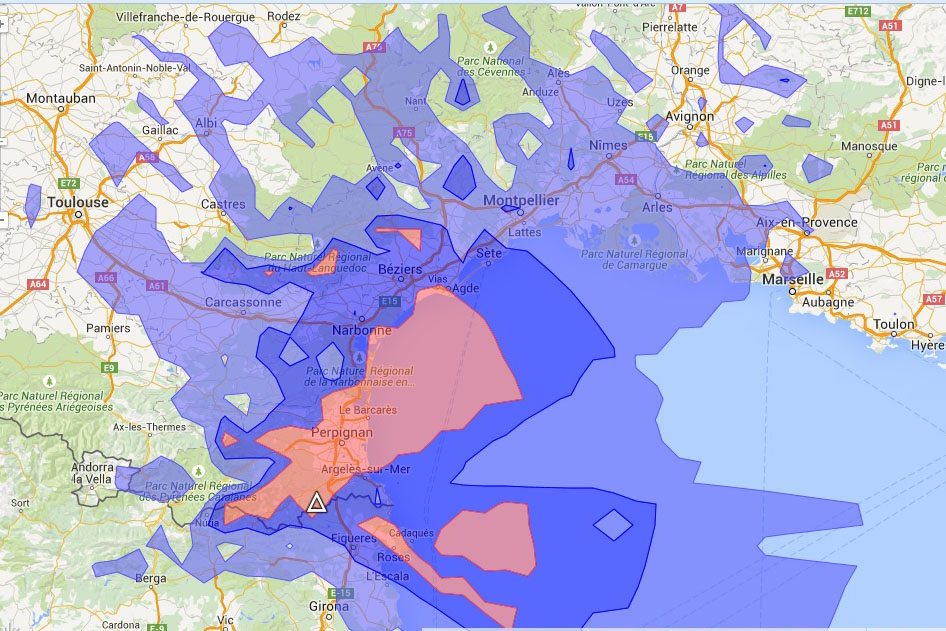

Couverture du Relais R1x :
CR1x



r1xIndicatif: F1ZCN
Mode: UHF / Déclenchement par 1750Hz
Dénomination: Relais de Perpignan
Lieu: Pic de Fontfrède à 1100 m d’altitude
Locator: JN12JK
Canal: RU2
Fréquence: 430,050.0 Mhz (Shift  +1600 kHz)

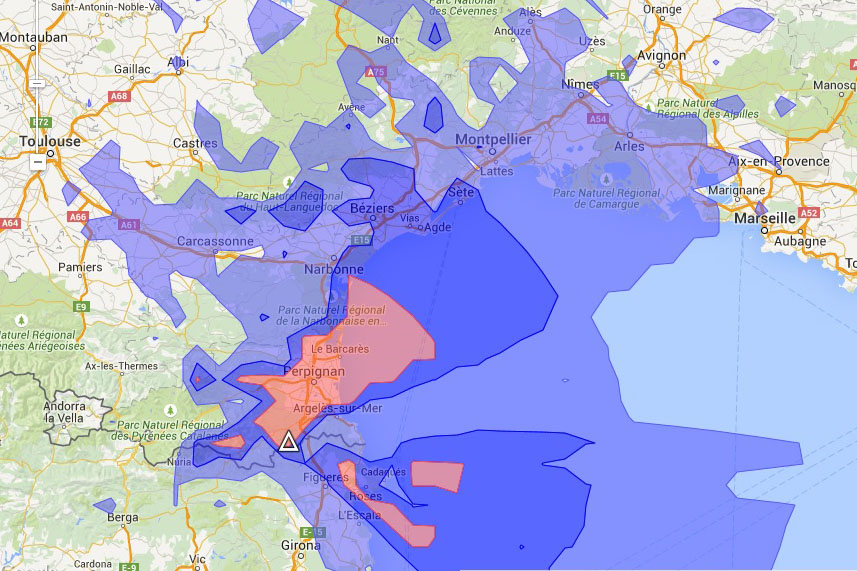

Couverture du Relais RU2 :
RU2

 Relais Phonie de Cerdagne (F3E)

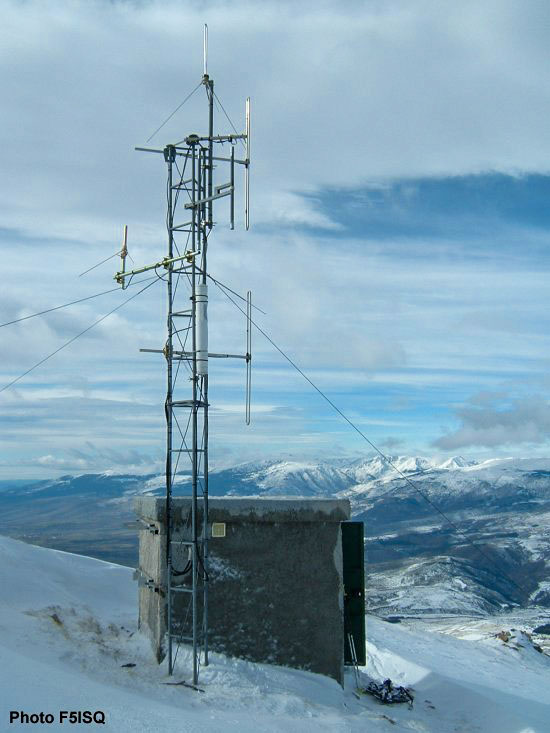

r2xIndicatif: F5ZEZ
Mode: VHF / Déclenchement par 1750Hz
Dénomination: Relais de Cerdagne
Lieu: Sur les hauteurs du “Cambre d’Aze”
à 2400 m d’altitude
Locator: JN12BL
Canal: R2x
Fréquence: 145,662.5 Mhz  (Shift  -600 kHz)

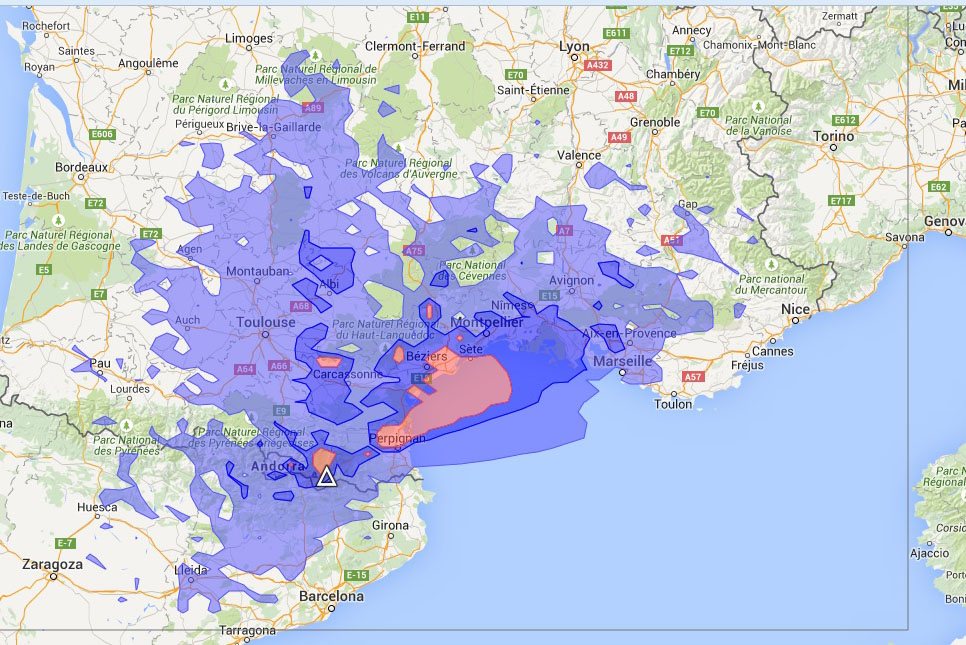

Couverture du Relais R2x :
R2x

Relais Phonie DMR de Perpignan (F3E / FXW)

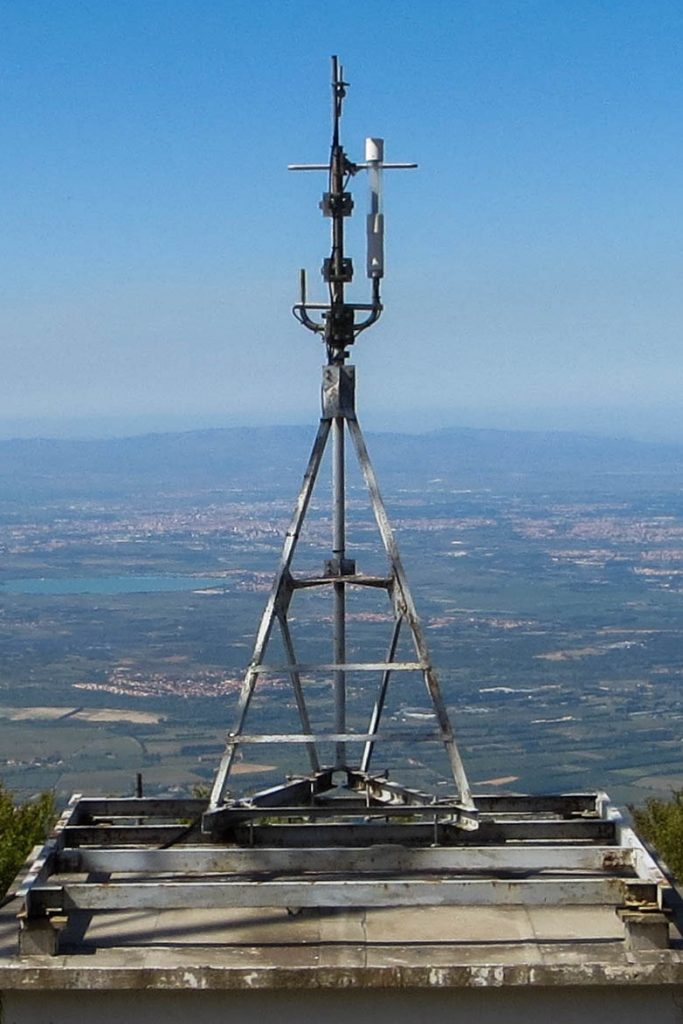

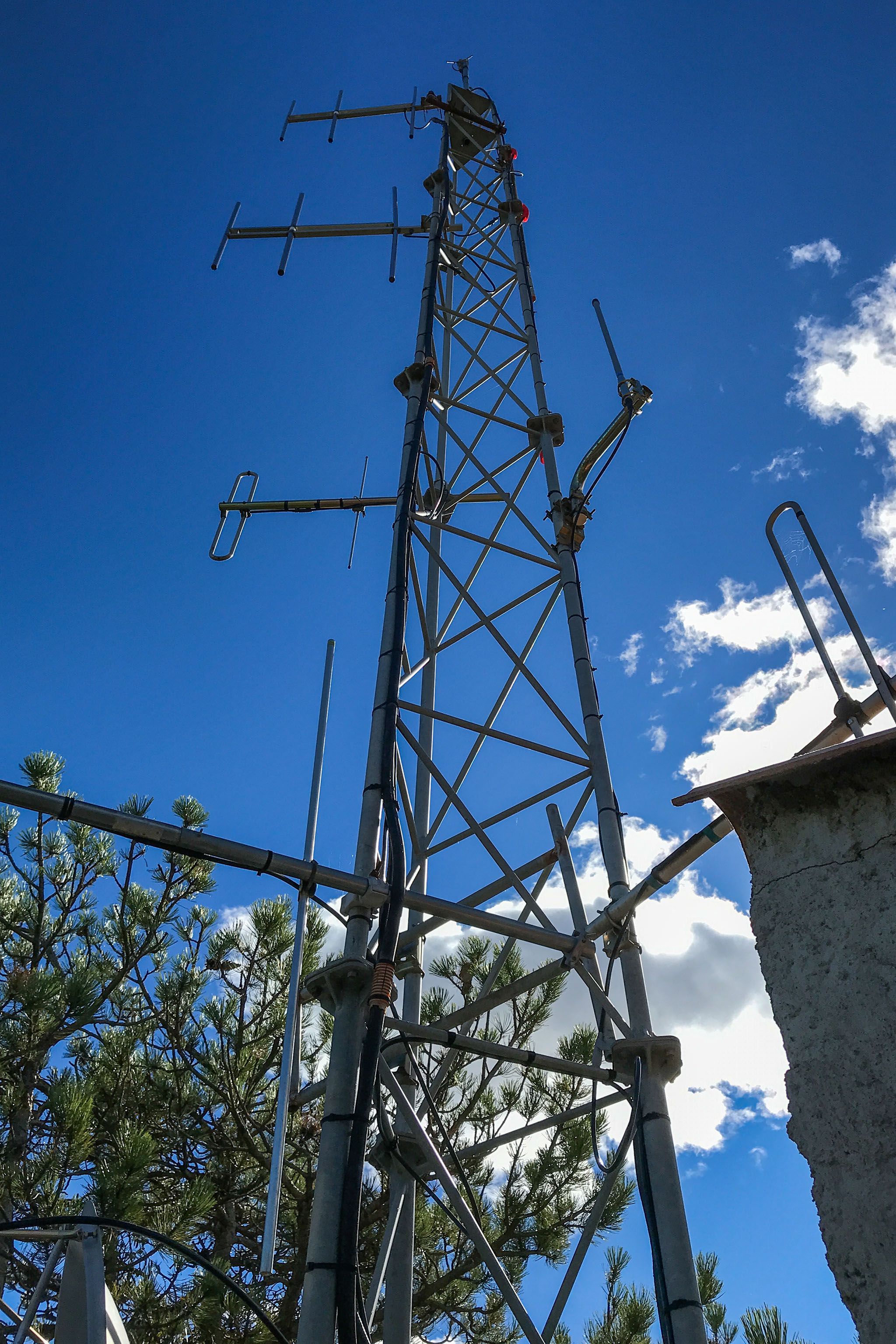

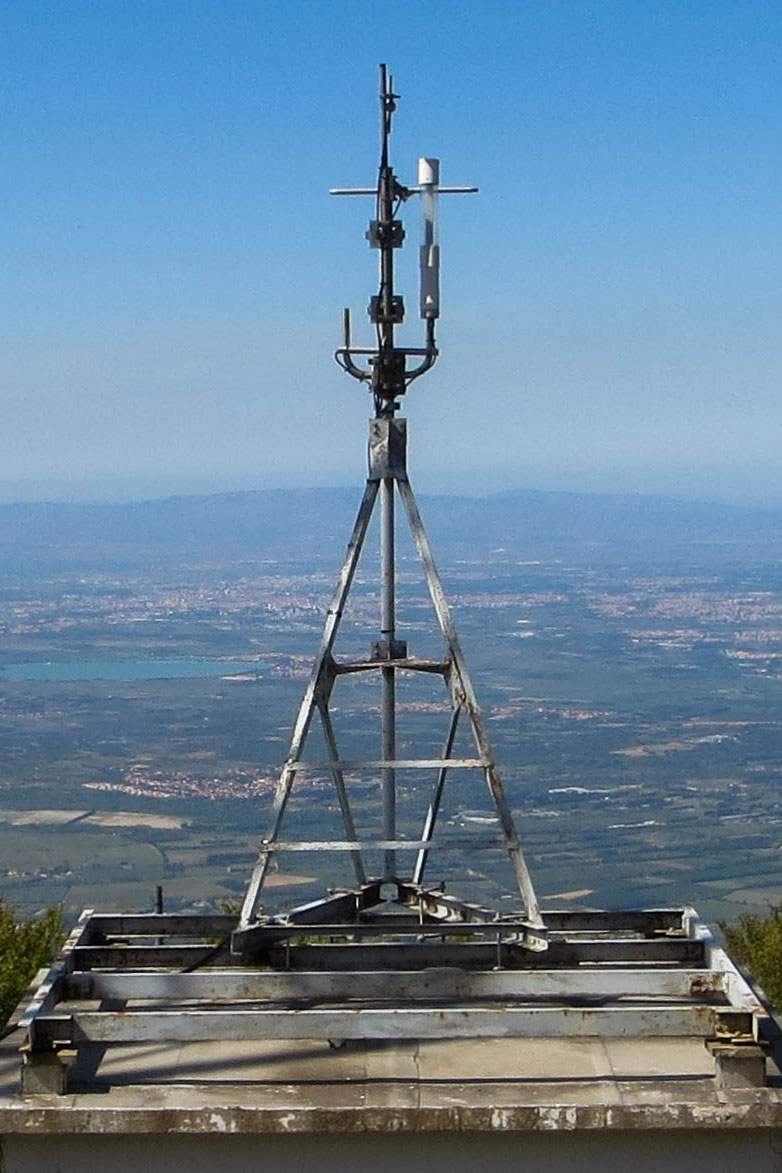

IMG_1037Indicatif: F5ZJA
Mode: UHF
Dénomination: Relais DMR de Perpignan
Lieu: Pic du Neulos à 1256 m d’altitude
Locator: JN12LL
Marque: Hytera

Fréquences du relais:
TX: 439,825 MHz (Shift:  – 9,4MHz)
RX: 430,425 MHz

CodePlug: https://www.ref66.fr/tytera-md-380/

Depuis le 01/07/2023, le relais fonctionne en mode Mixte (DMR & FM analogique).  Pour l’utilisation en FM, pensez à mettre un tone de 67Hz en émission pour ouvrir le relais.

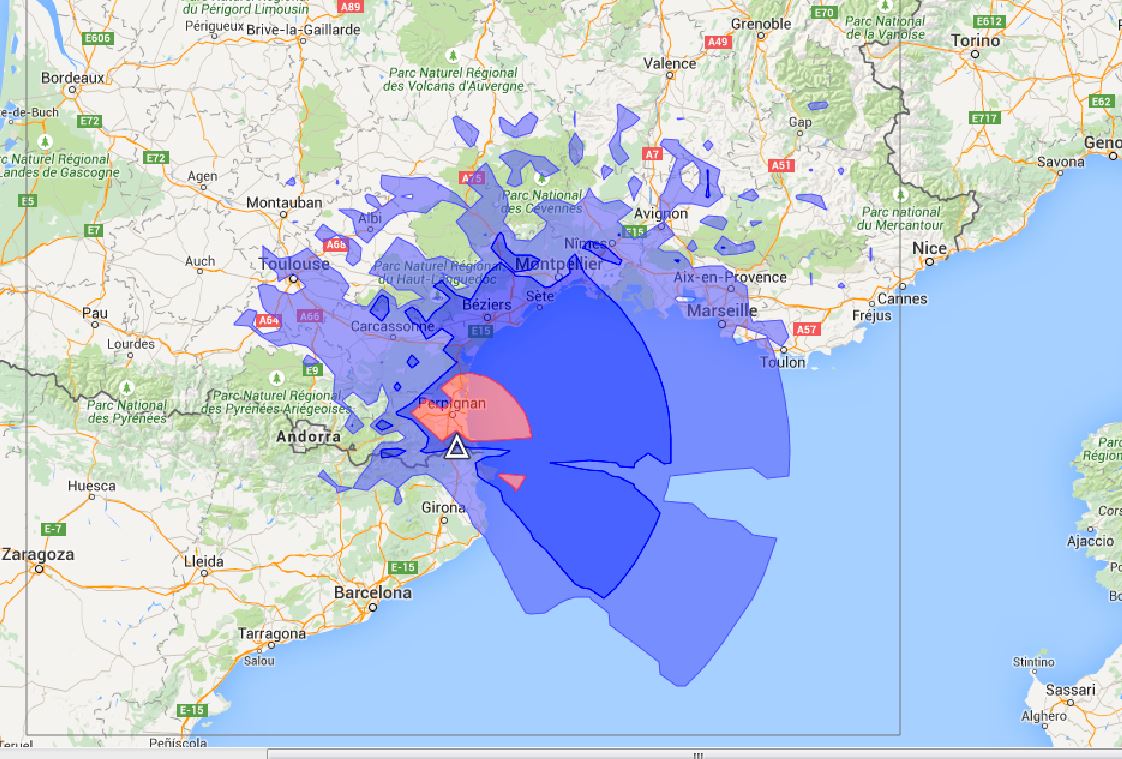

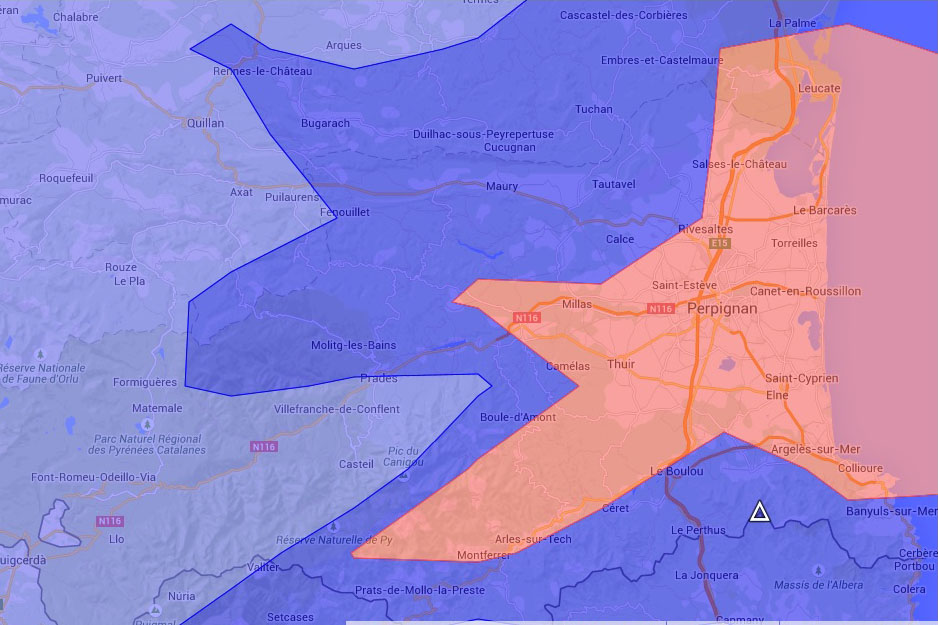

Prévision de couverture du Relais DMR au Pic Neulos

f5zjaF5ZJA2

Légende:
Rouge: Portatif
Bleu foncé: Mobile/verticale Omni
Bleu clair: Yagi

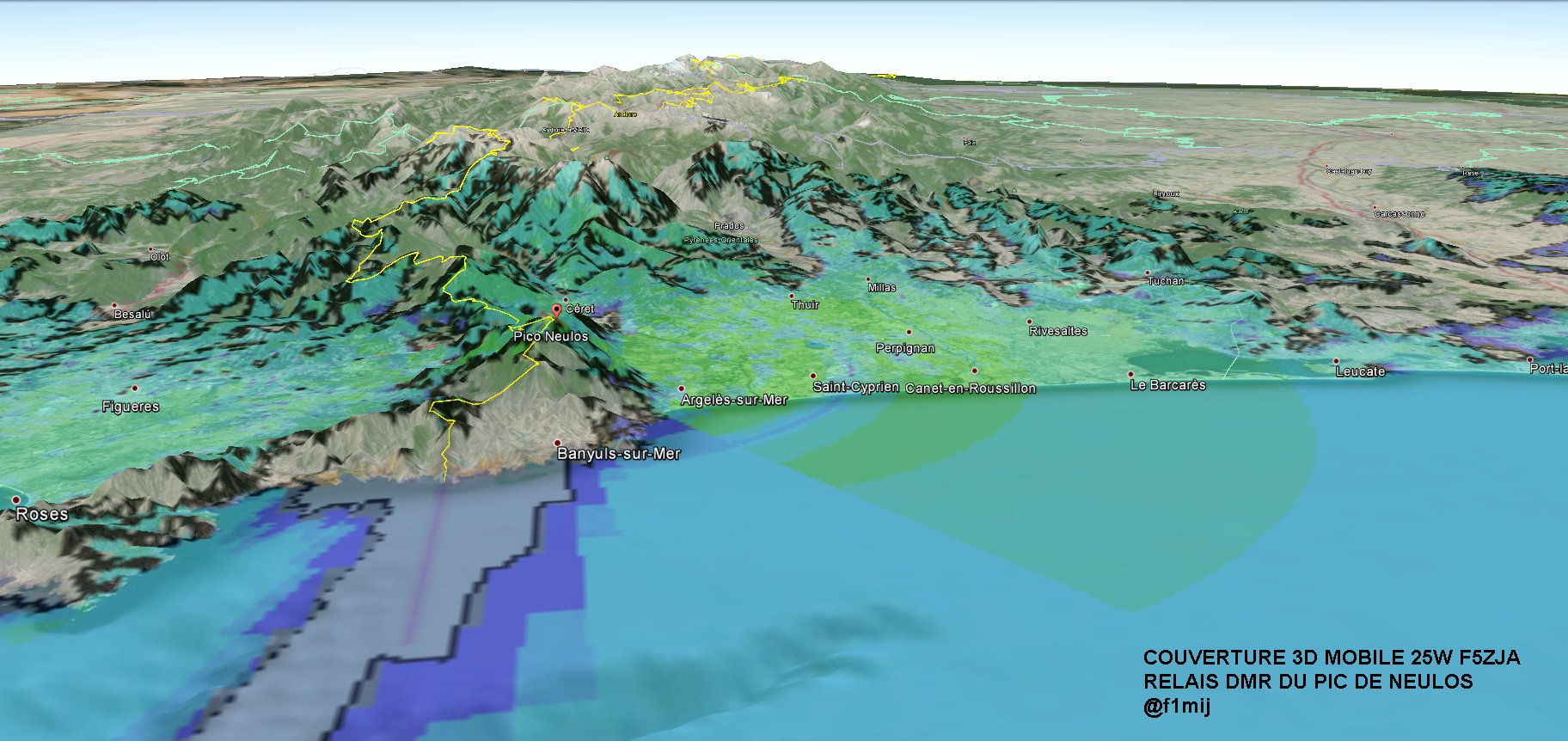

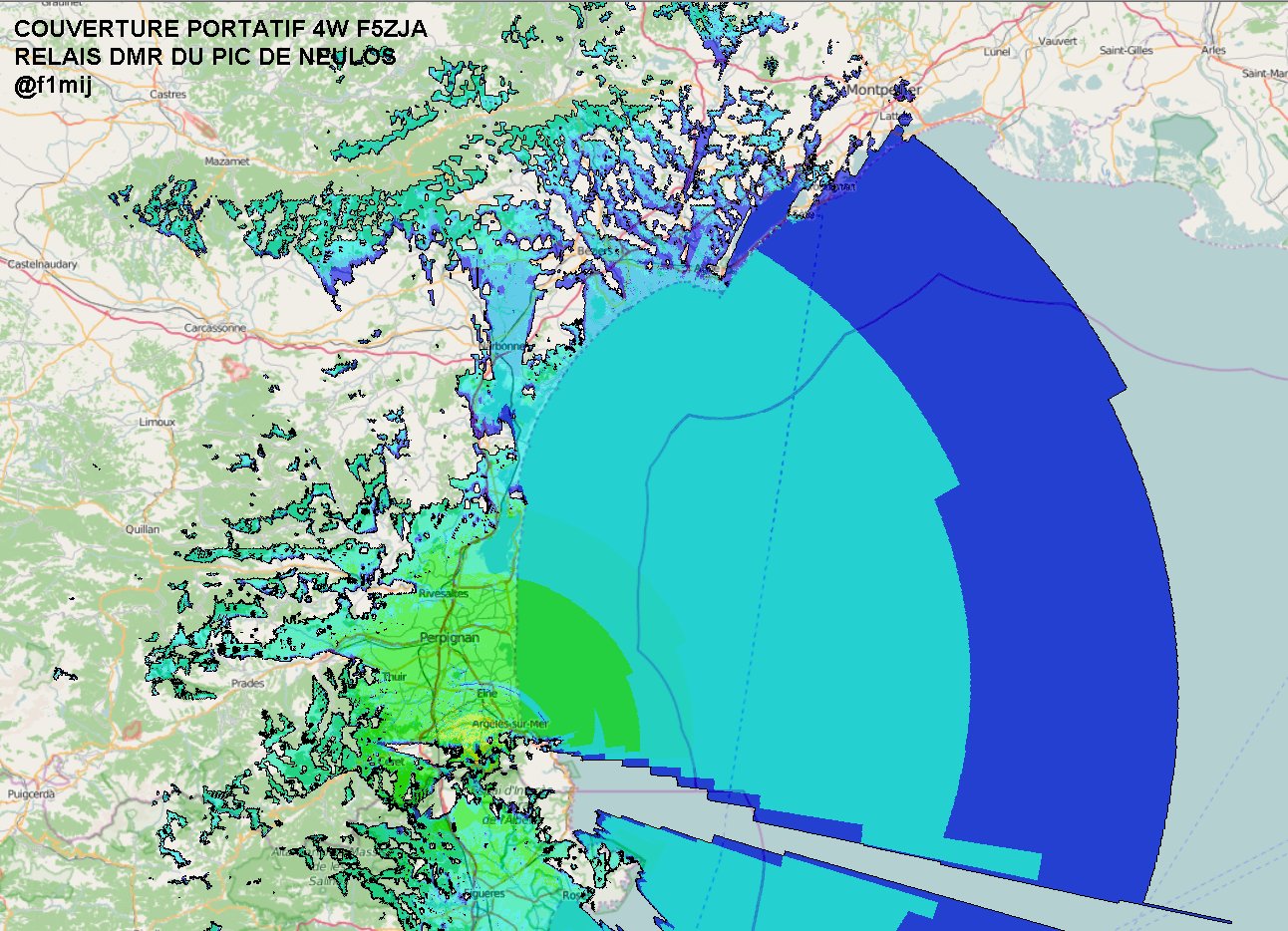

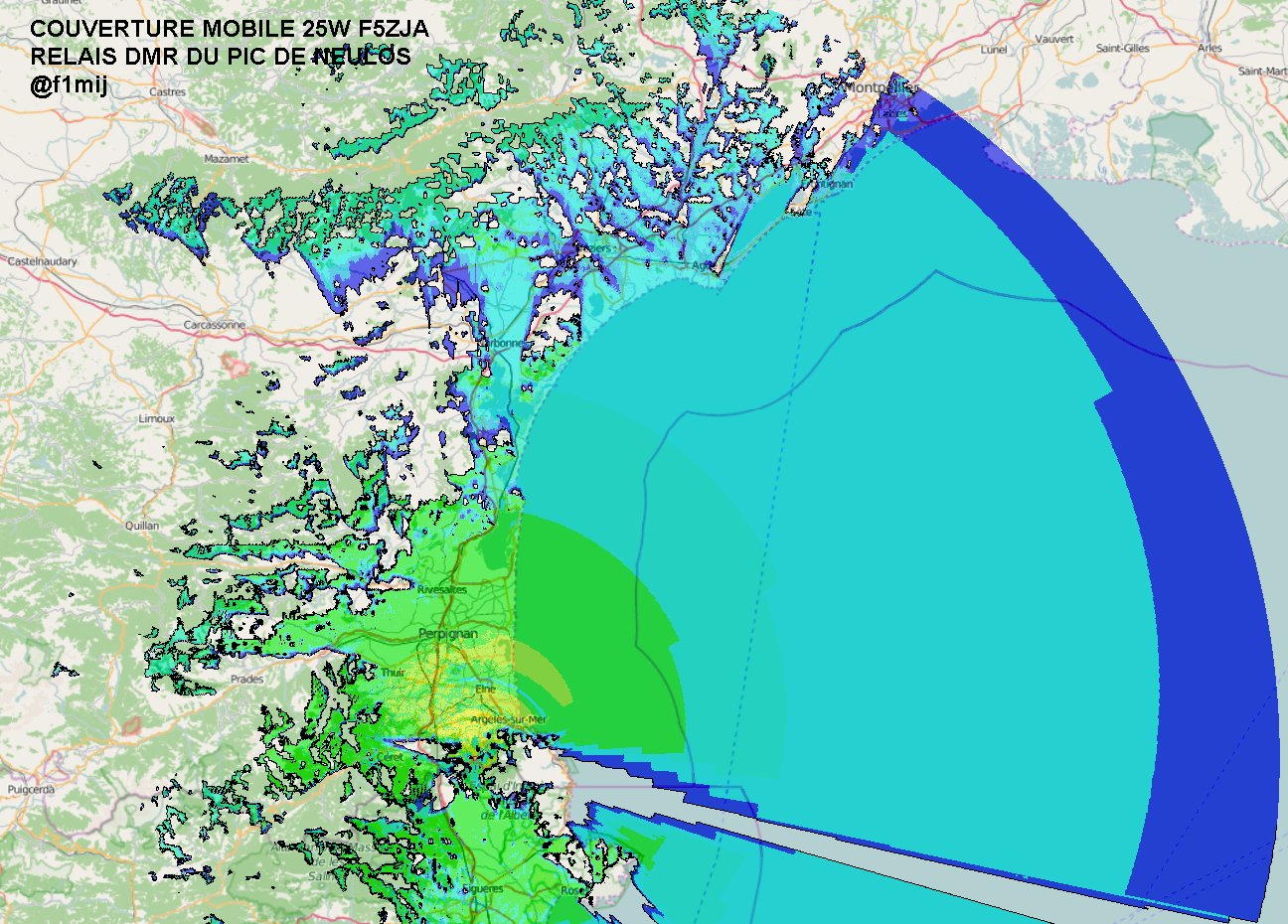

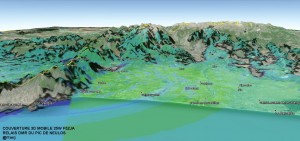

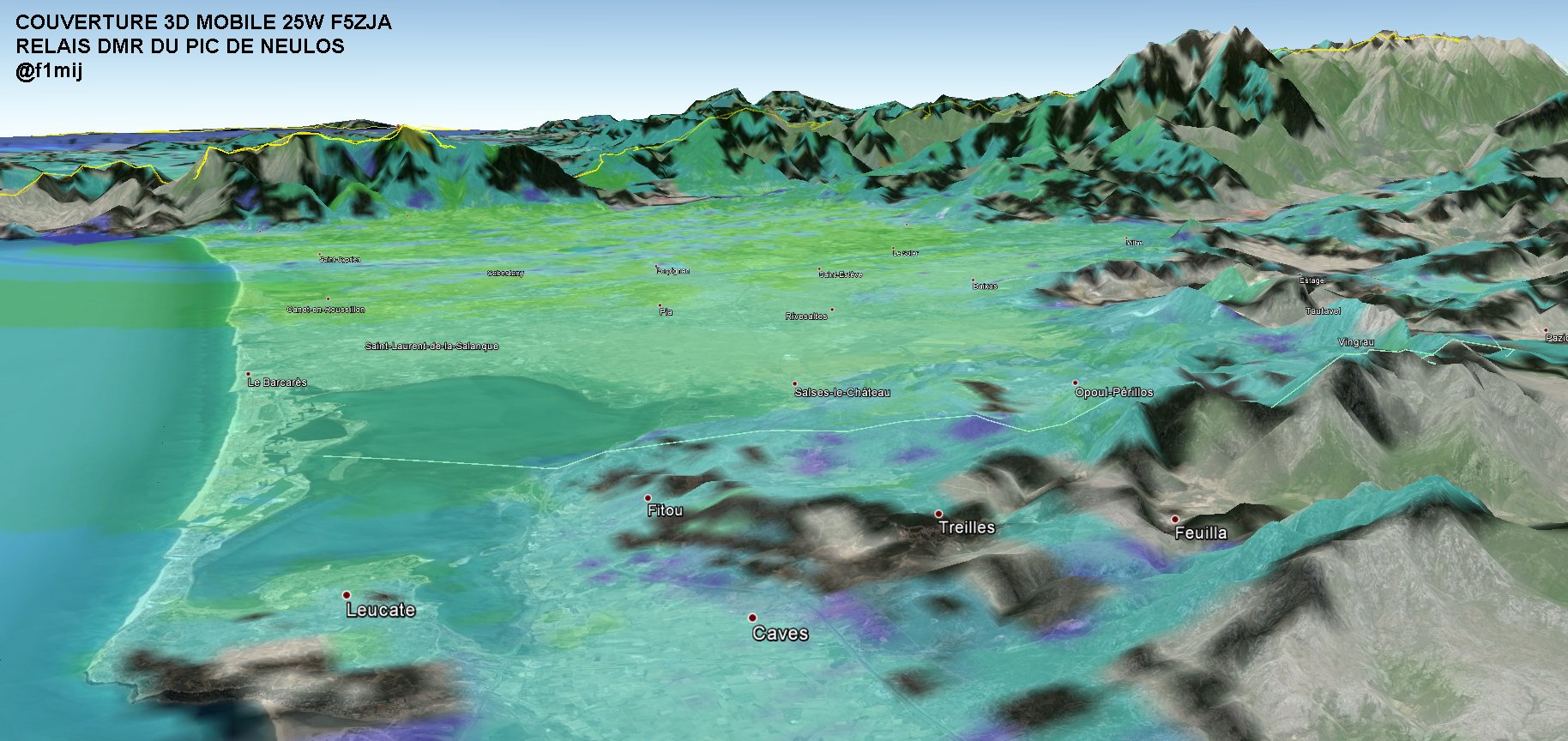

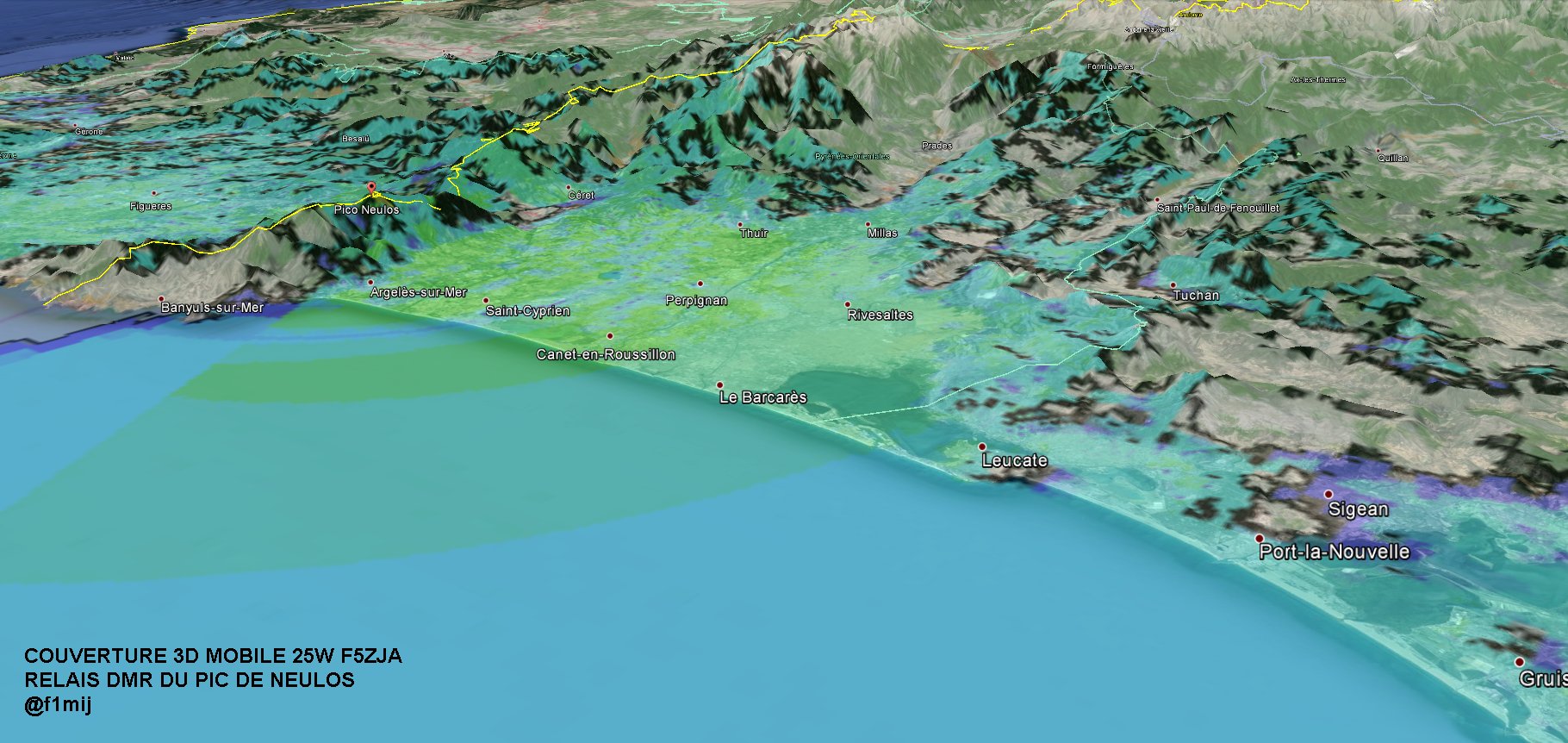

Ci-dessous, Pascal F1MIJ qui a fait de son coté une étude de Couverture du relais DMR F5ZJA (Pwr: 25W) avec le logiciel Radio-Mobile, carte en 3D à voir absolument.

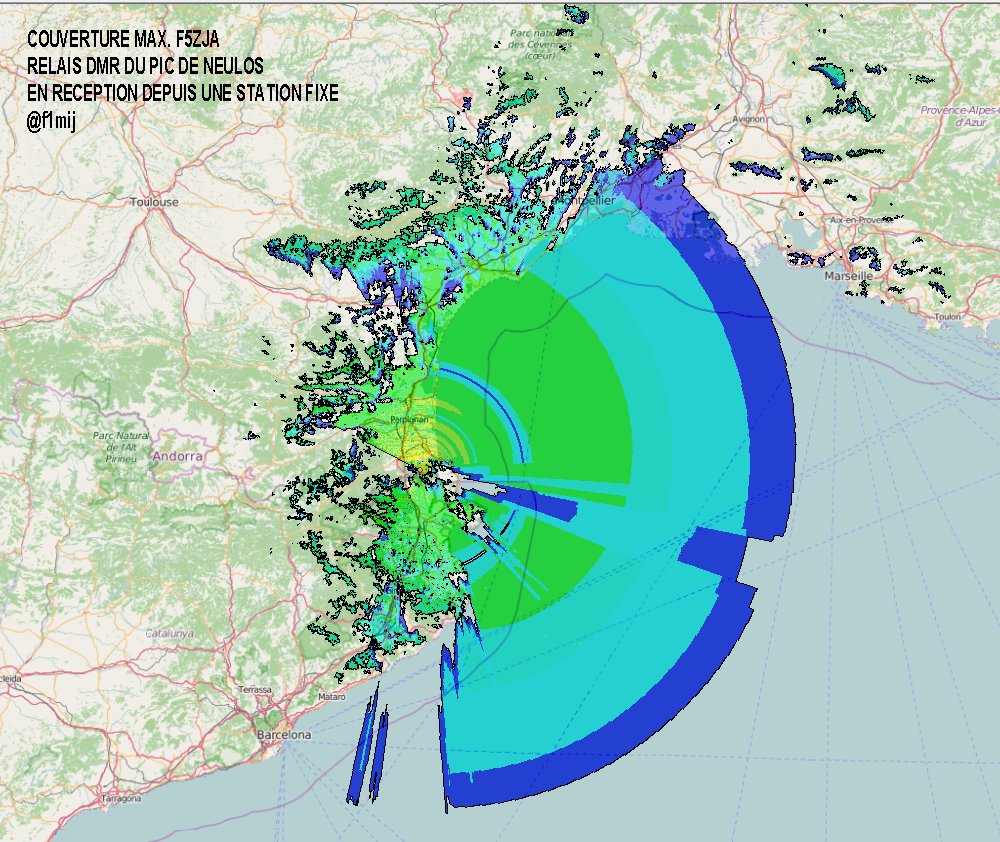

F5ZJAPORTATIF F1ZJaMOBILE   F1ZJAmaxRX

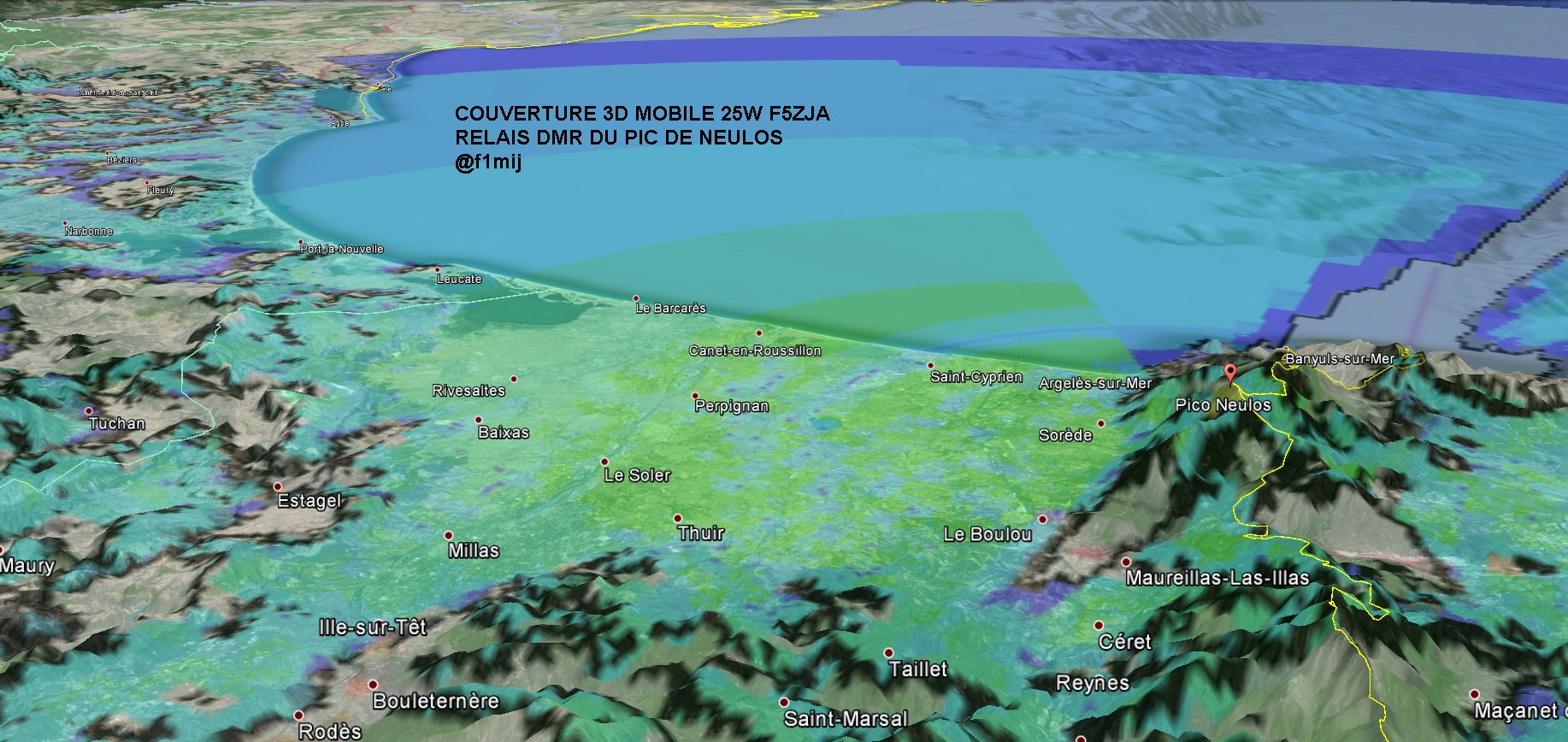

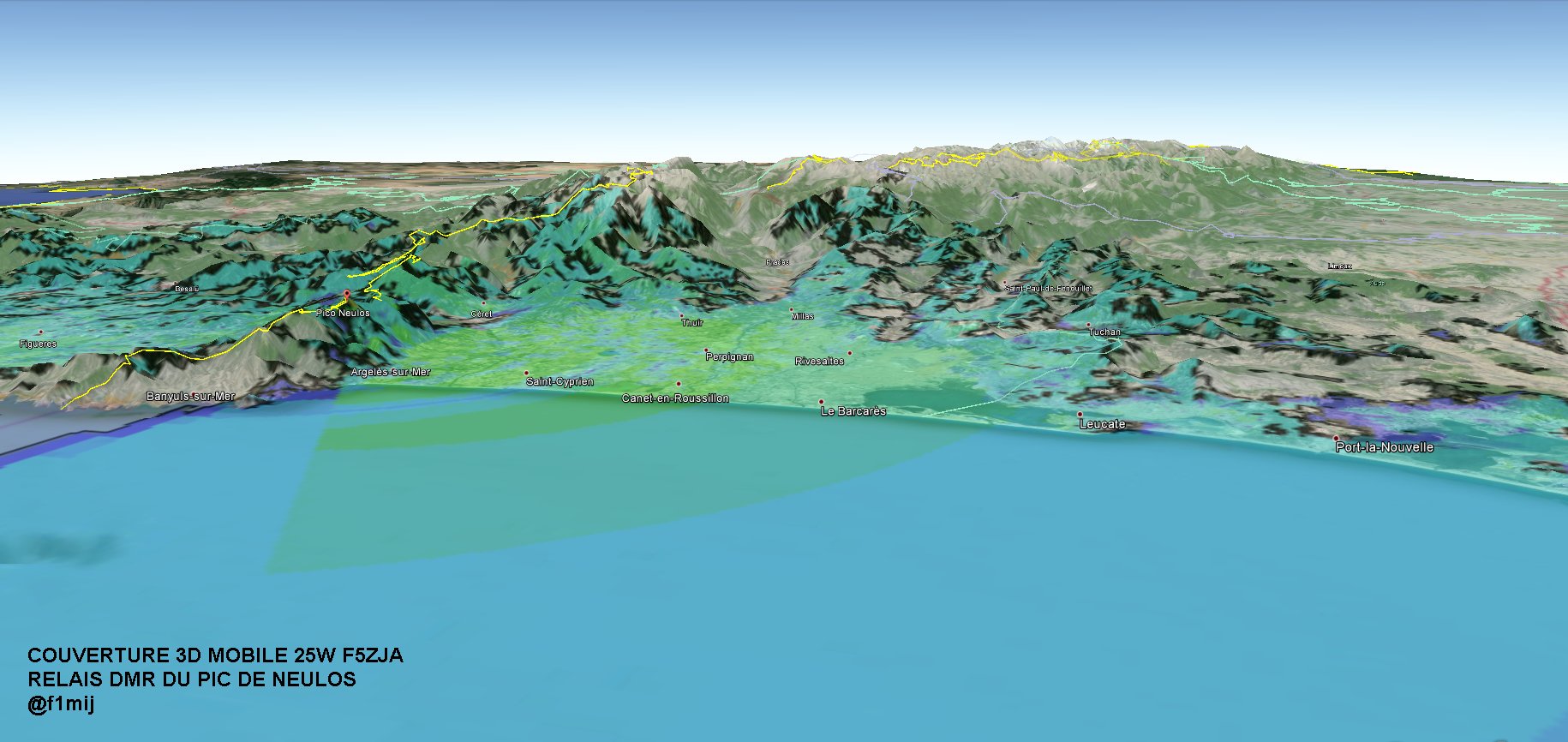

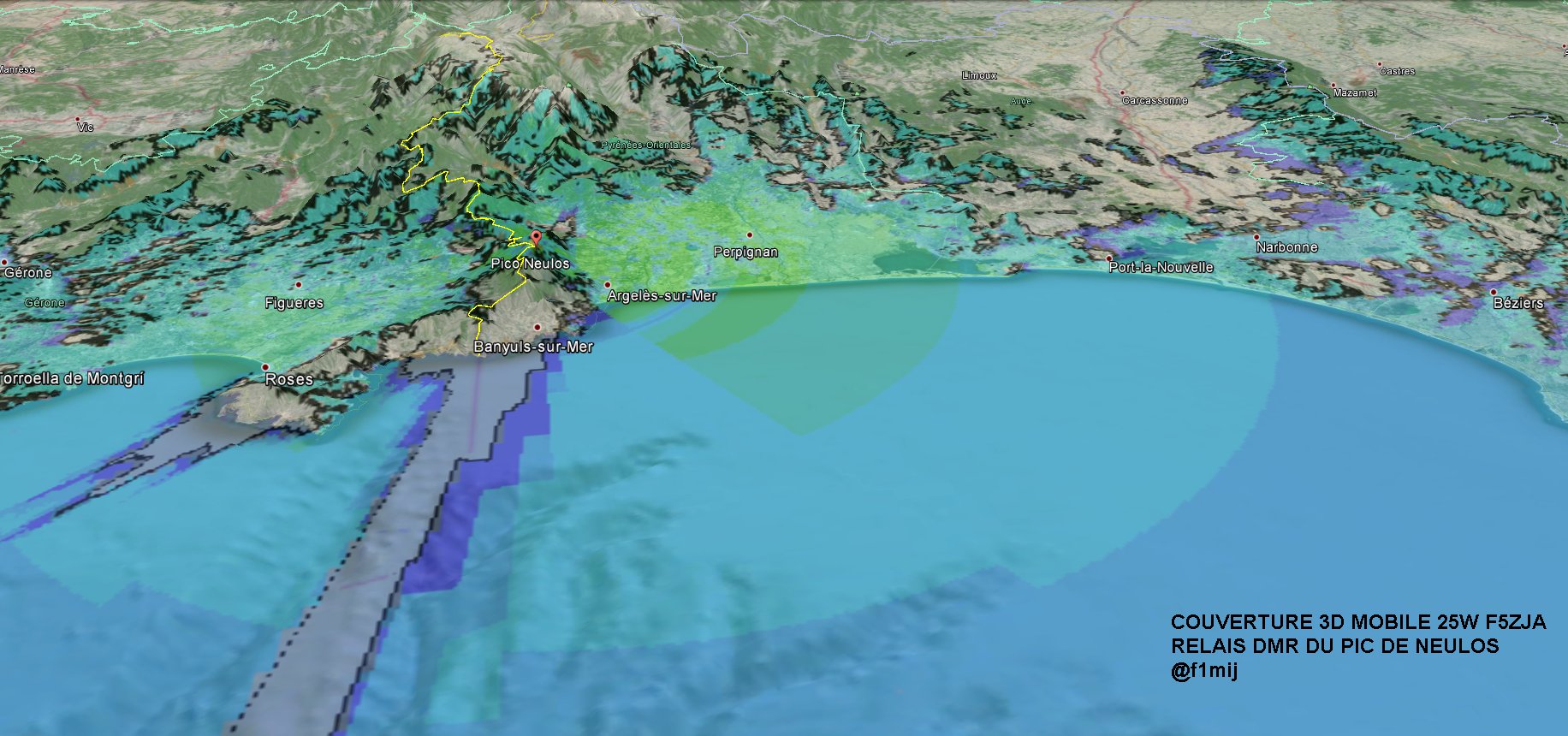

F1ZJA3DImage5 F1ZJA3DImage6 F1ZJA3DImage7 F1ZJA3DImage8 F1ZJA3DImage9 F1ZJA3DImage10 F1ZJA3DImage11

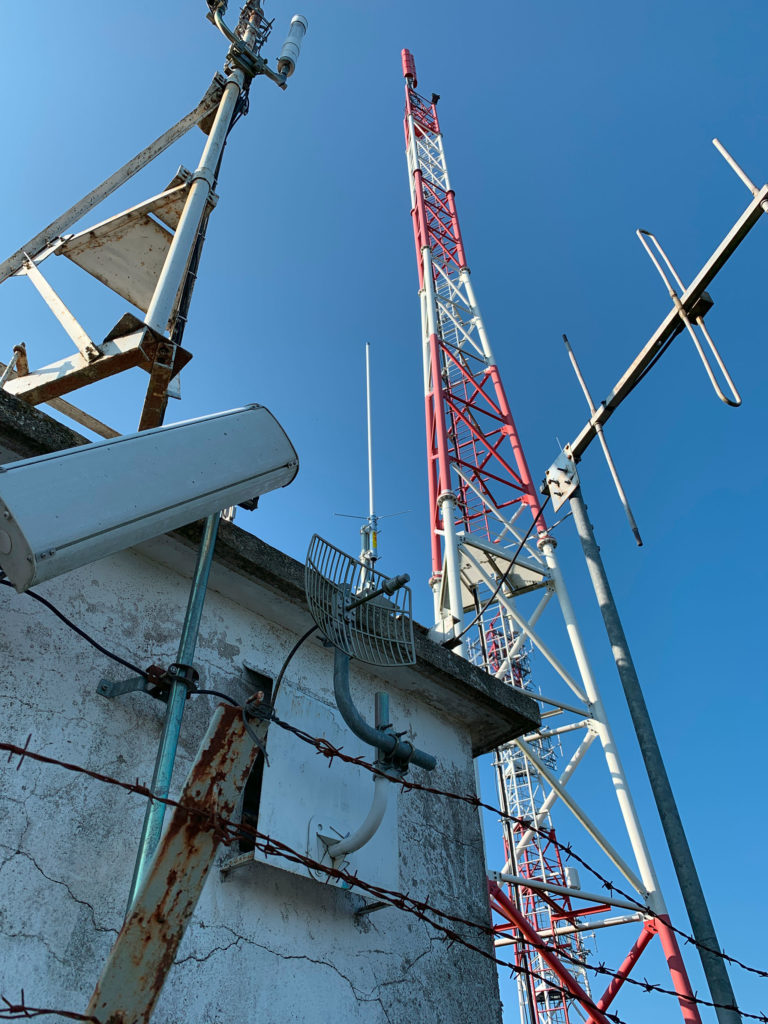

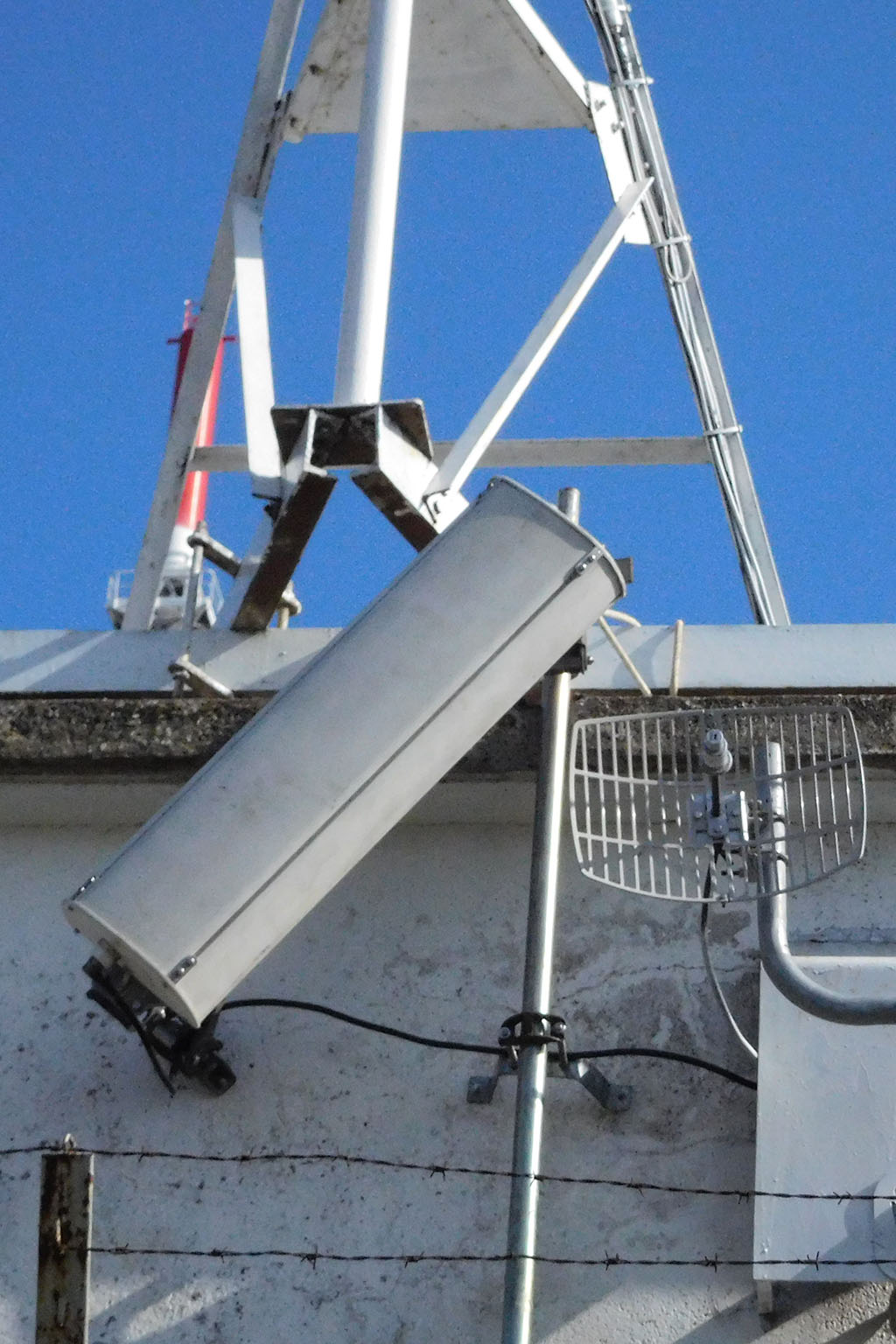

Relais Phonie de Perpignan (F3E)

Indicatif: F1ZCO
Mode: SHF / Déclenchement par porteuse
Dénomination: Relais SHF de Perpignan
Lieu: Pic du Neulos à 1256 m d’altitude
Locator: JN12LL

Fréquence du relais:
TX: 1297,425 MHz (Shift:  – 6 MHz)
RX: 1291,425 MHz

Puissance nominale 7 W.
Gain d’antenne 13 dB de gain en polarisation inclinée à 45°
Indicatif phonie chaque 10 minutes

Relais Phonie DMR de Villefranche-de-Conflent (F3E / FXW)

Indicatif: F5ZJT
Mode: UHF
Dénomination: Relais DMR de Villefranche-de-Conflent
Lieu: CORONAT à 1100 m d’altitude
Locator: JN12EO
Marque: Hytera RD985

Fréquences du relais:
TX: 439,950 MHz (Shift:  – 9,4 MHz)
RX: 430,550 MHz

Puissance nominale 15 W.
Gain d’antenne 6dB type FCE Omni

Depuis le 04/12/2023, le relais fonctionne en mode Mixte (DMR & FM analogique).  Pour l’utilisation en FM, pensez à mettre un tone de 67Hz en émission pour ouvrir le relais.





Relais Phonie DSTAR de Perpignan (F7W)

Indicatif: F5ZTF
Mode: UHF
Dénomination: Relais D-Star UHF du Pic Neulos
Lieu: Pic du Neulos à 1256 m d’altitude
Locator: JN12LL

Fréquence du relais:
TX: 439,9125 MHz (Shift:  –  9.4 MHz)
RX: 430,5125 MHz

Puissance nominale 15 W.
Gain d’antenne 7.6 dB ( X50 Omni)
