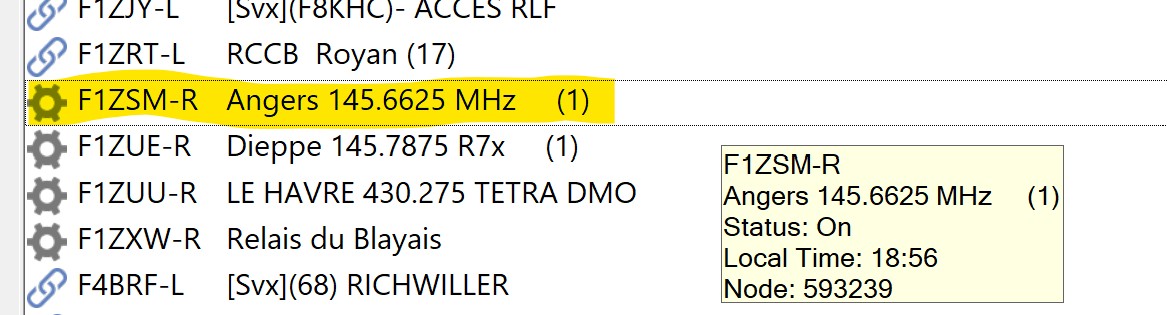

Le NODE Echolink n’existe plus sur Perpignan, il a été remplacé par un NODE (RRF)  Réseau des Répéteurs Francophones.

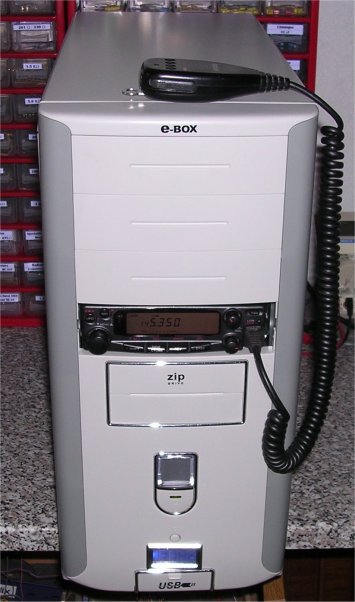

ordiNous pouvons voir un boîtier E-Box dans lequel est intégré un Kenwood TM251-E.

le design de l’ensemble est sobre, le plus étant que la BF du transceiver est repiquée sur la mini din  à l’arrière du TX, (Prise Packet 1200b) laissant ainsi le micro libre pour communiquer sur la voie radio.
Le PC est composé d’une carte mére HP à base d’un chipset Intel et d’un Processeur Intel Celeron cadencé à 700 Mhz, avec 128 Mo de RAM, le système d’exploitation n’est autre que Windows XP Pro installé sur un disque dur de 10Go.
Vous pourrez remarquer qu’il n’y a pas de ventilateur sur le processeur, pas utile car se modèle ne chauffe pratiquement pas !! , l’alimentation du PC une Q-TEC silencieuse de 350W, avec une sortie “repique tension 220V” C’est appréciable le silence…….. Hi !! La carte son n’est autre qu’une Sound Blaster live.

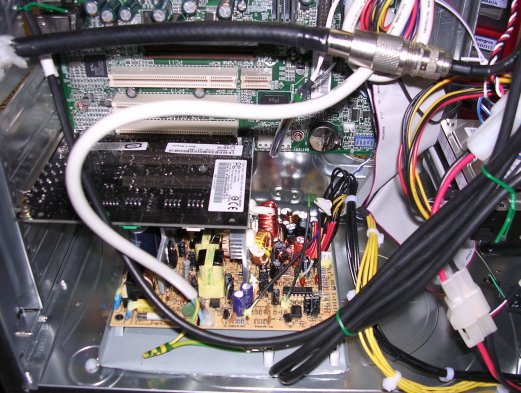

 L’avantage du PC, c’est qu’il y a toujours de la place dedans pour y mettre autre chose, alors pourquoi pas l’alimentation du TM251-E !!!, et bien c’est chose faite, il s’agit d’une alimentation 400W d’un PC, totalement déshabillée et pouvant délivrer d’après le constructeur 15A max sous 12V .
La puissance demandée par le TM251-E ne sera que de 5W, donc largement suffisant pour notre alimentation.
ordi4

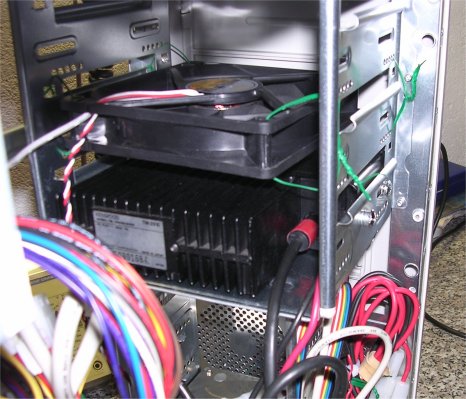

Sur le TM251-E se trouve un ventilateur silencieux Textorm de 120 mm de diamètre !!
il tourne en extraction d’air à 1200tr/mn maximum sous 12V, C’est un système idéal pour refroidir le TX, le ventilateur s’intègre parfaitement dans la baie des lecteurs de CD.

ordi3

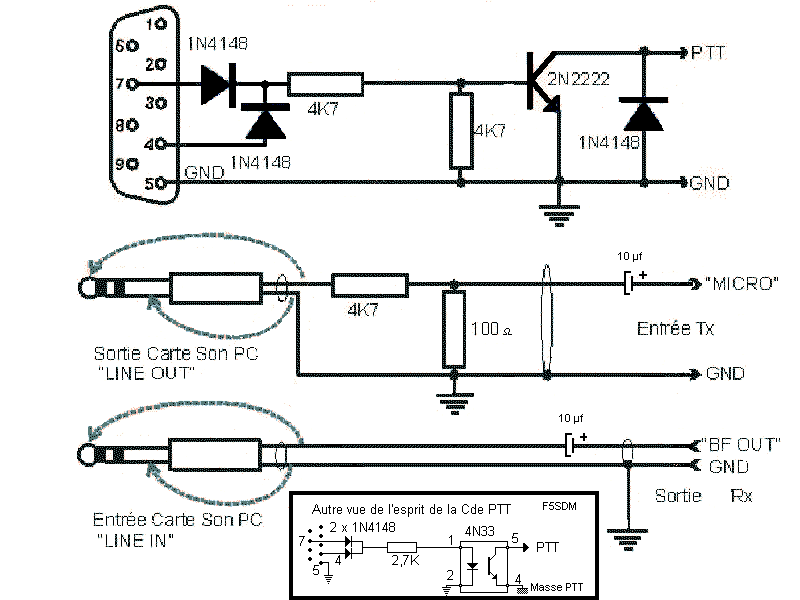

L’électronique de l’interface de commutation / liaison BF

LINKEn quelques mots,
L’interface de commutation n’est pas bien difficile à réaliser, la partie PTT peut-être directement logé dans la DB9 de la prise du PC.

Il n’est pas utile d’utiliser des interfaces coûteuse pour monter un point d’accès Echolink !!

Un bon fer à souder , une poignée de composant et un petit tour de main.
Ci-dessus le schéma complets qui fonctionnent aussi bien que les produits du commerce.

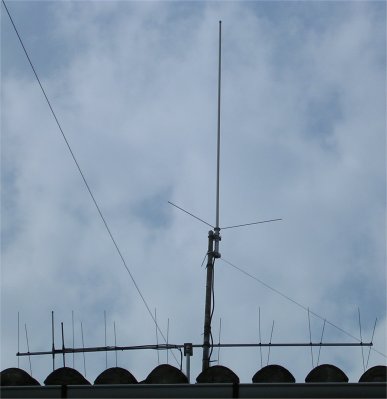

gpLa Comet GP-95 du serveur Echolink !!
Antenne tribande en fibre de verre omnidirectionnelle sur le toit du QRA, avec un gain de 6.0 dbi en VHF, 8.6 dbi en UHF, 12.8 dbi en SHF, sa longueur n’est que de 2.42 mètres, pour un poids de 1,30kg.

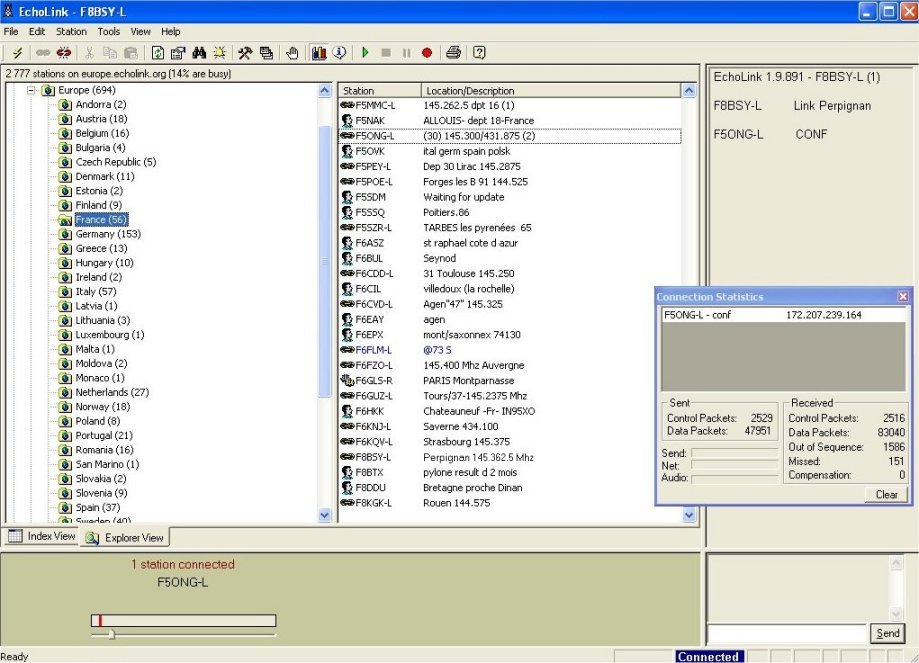

Enfin le Logiciel Echolink de K1RFD en mode Sysop, qui gère la communication entre Internet et la voie Radio VHF, nous pouvons voir dans l’image  ci-dessous la liste des pays d’Europe avec le nombre de Stations connectés, ainsi qu’une partie des stations françaises.
