Un VFO synthétisé pour moins de 20 euros

Lors du salon de Monteux en novembre 2019, le stand JL radio présentait un petit montage très séduisant de VFO universel à base de module Arduino nano. Guy F6EYG, nous raconte son retour d’expérience sur ce module, sur lequel il avait  déjà travaillé en 2018.

Je me suis laissé tenter pour acquérir un module OLED à 3,50€, un module synthétiseur SI-5351A à 7,50€ et un encodeur rotatif 3€. Tous ces éléments étaient en effet immédiatement disponibles présentés sur un stand mural où il suffisait de choisir les bonnes pochettes et donc pour un investissement de 16 euros environ  (en ajoutant un Arduino nano déjà disponible au qra) réaliser un VFO synthétisé destiné à un récepteur émetteur récepteur fait maison comme le BITX40 ou µBITXV6 ( voir https://www.hfsignals.com/index.php/ubitx-v6/)  ou à remplacer un oscillateur dans un matériel ancien.

L’objectif final fut de réaliser un VFO capable de se substituer à un quartz, dans le but de redonner vie à des matériels anciens pour lesquels le coût des quartz est prohibitif par rapport à l’objectif recherché. La gamme de fréquence couverte va de 1 MHz à 100 MHz.
Le premier test s’est fait sur un Emetteur Récepteur Thomson gamme HF: TRC492.
Le système final sera une réalisation en boitier métallique alimenté par pile, avec sortie HF variable et  filtrée.

En discutant avec le vendeur, celui-ci m’indiquait que l’on trouvait toutes les informations sur le web, oui …mais tout n’est pas si facile.

Une fois à la station, je cherchais dans la jungle internet, à partir des seules informations obtenues en photographiant le montage sur le stand, mais dans un premier temps rien de directement exploitable. En cherchant un peu plus je suis tombé sur le site de PA0RWE (http://pa0rwe.nl/?page_id=804) qui décrivait exactement le montage réalisé avec un OLED et non celui du schéma présenté qui utilisait un LCD.

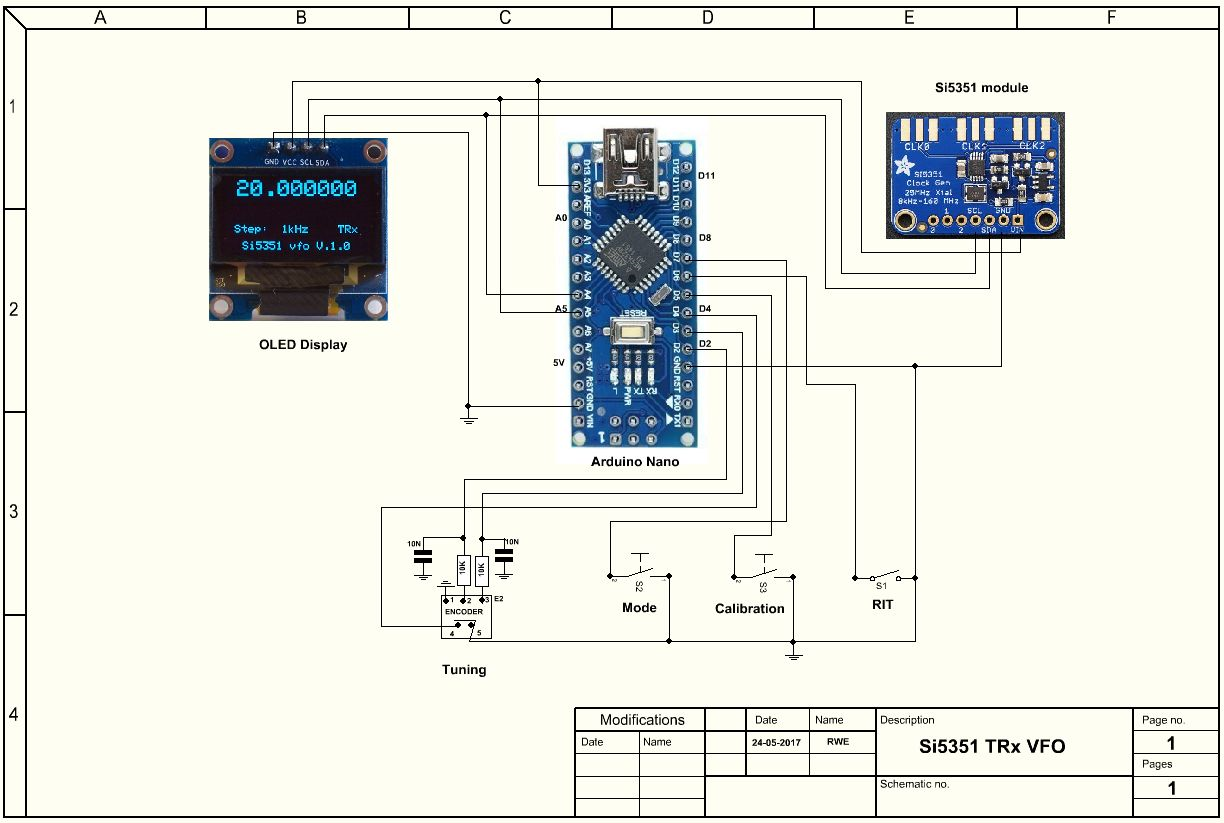

(Schéma de PA0RWE)

J’ai donc téléchargé le sketch Arduino de la page web ainsi que la librairie associée.

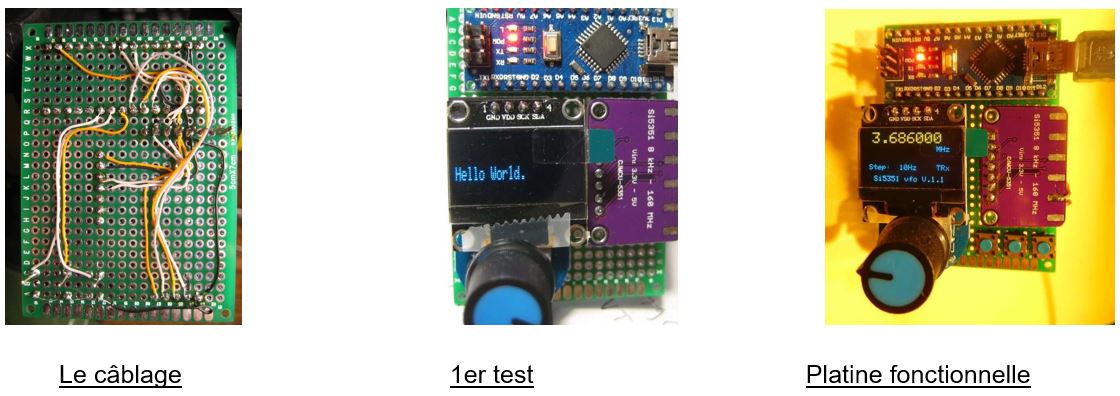

Après avoir réalisé le câblage nécessaire sur une plaquette d’essais et enfiché les divers modules je suis prêt aux essais. Je  lance alors  une vérification du sketch Arduino du VFO téléchargé, et je constate qu’il reste des bugs.
Donc inutile de faire d’autres essais pour le moment avec ce programme, il faut le corriger, néanmoins je trouve un sketch permettant de tester l’affichage OLED seul, qui lui fonctionne correctement. Dans un premier temps ne pouvant consacrer plus de temps à ce projet, je le mets de coté.

Objectif d’utilisation :

Ce projet est destiné à substituer au quartz, un signal venant d’un VFO externe,  sur un émetteur récepteur professionnel HF de 2 à 20 MHz Thomson TRC492 à 6 canaux.
La réalisation de PA0RWE fourni 3 fréquences.

  • Une fréquence d’émission Ttx qui est celle affichée sur l’écran
  • Une fréquence FI paramétrable
  • Une fréquence destinée à l’oscillateur local d’un récepteur Fol, obtenue par mélange de la fréquence d’émission et de la fréquence FI ajustée en fonction des bandes au dessus ou en dessous de 10 MHz. Fol Rx= Ftx+/- FI

Pour l’utilisation sur le TRC492, de part sa conception, seule la fréquence destinée à l’OL d’un récepteur sera utilisée par exemple : Fréquence d’émission : 3686 kHz

Fréquence de la FI : 15000 kHz

Fréquence de l’OL pour remplacer le quartz : 18686 kHz

En ce début février, décidé à arriver à le faire fonctionner,  j’ai repris le montage, édité sur papier le sketch Arduino pour mieux analyser ce qui ne fonctionne pas, j’ai corrigé le bug et fait un nouvel essai, ça fonctionne…. mais il reste un problème sur l’affichage. Edition sur papier de la librairie de l’afficheur (fichier en .h) et correction très facile pour que tout soit fonctionnel.

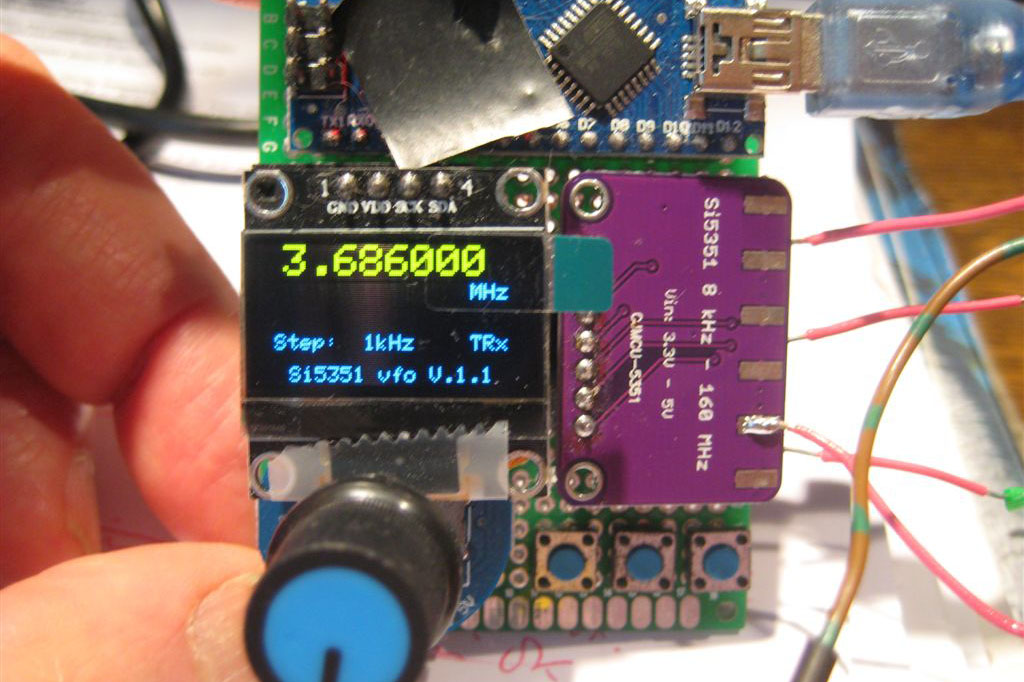

J’ai donc maintenant un VFO en parfait état. Reste maintenant à filtrer et atténuer le signal carré de 3V disponible en sortie du module Si5351, pour obtenir un signal sans harmoniques et l’injecter dans la chaine de l’oscillateur du TRC492 en lieu et place du quartz.

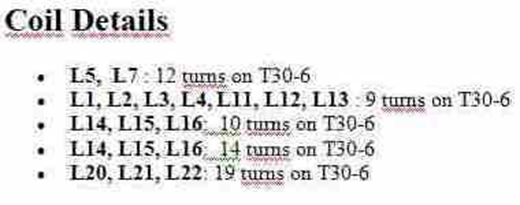

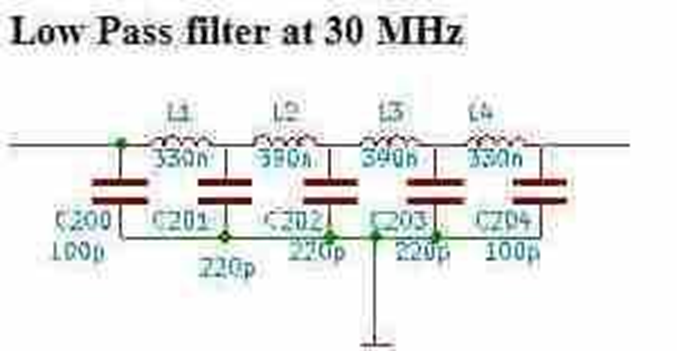

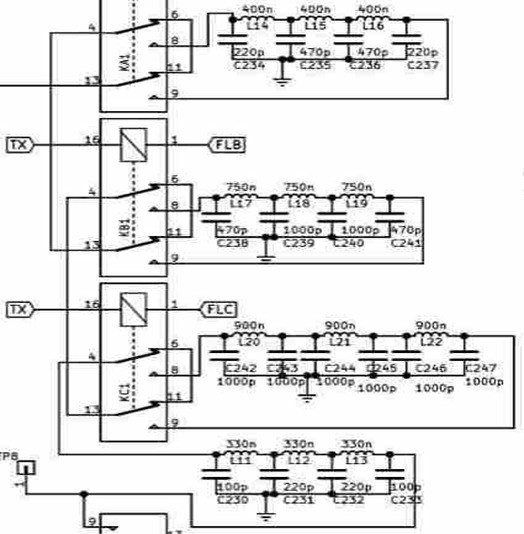

Exemple de divers filtres passe bas 30MHz, ou passe bande du µBITX-V6 qui sera testés:

Le montage sur plaquette d’essai a été présenté au Radio-Club de Perpignan F6KBR le mardi 4 février 2020, de façon amusante. En effet alors que Maurice F5IF était en train de se préparer pour le qso du Corma sur 3686 kHz à l’écoute en présence de beaucoup de bruit avec le TRC492,  discrètement Guy F6EYG a programmé la fréquence du qso sur le mini VFO et à lancé appel en CW sur la fréquence, simplement en manipulant avec un doigt sur la sortie du module Si5351, il en  résultait une montée du signal en entrée du récepteur, un petit signal parfaitement décodable par l’oreille exercée à la CW de Maurice,  qui tout surpris, s’est brusquement retourné vers le perturbateur qui fut immédiatement démasqué, juste derrière son dos …….. nous sommes alors tous partis dans un  immense éclat de rire.

Source: F6EYG GUY pour F6KBR
