Radioddity

Logiciel de Programmation (CPS) & Firmware
Radioddity GD-77

Manuel d’utilisation (Anglais)
Radioddity-GD-77 manual

Pack Complet Contenant:
– Le Logiciel de Programmation CPS (V3.1.1) pour le GD-77
– Le Firmware (V3.1.1) pour le GD-77
– La Base de données des contacts (ActiveClient) pour le GD-77
Pack GD-77 Firmware V3.1.1 and CPS V3.1.1 and ActiveClient

Site officiel du Radioddity : ici

Radioddity  CodePlug “basique” pour les Relais du 66
F5ZJA (Neulos) – F5ZJT (Villefranche) – F1ZLB (Roc d’Aude) + Fréquence Simplex pour DVMEGA (433.600 Mhz)

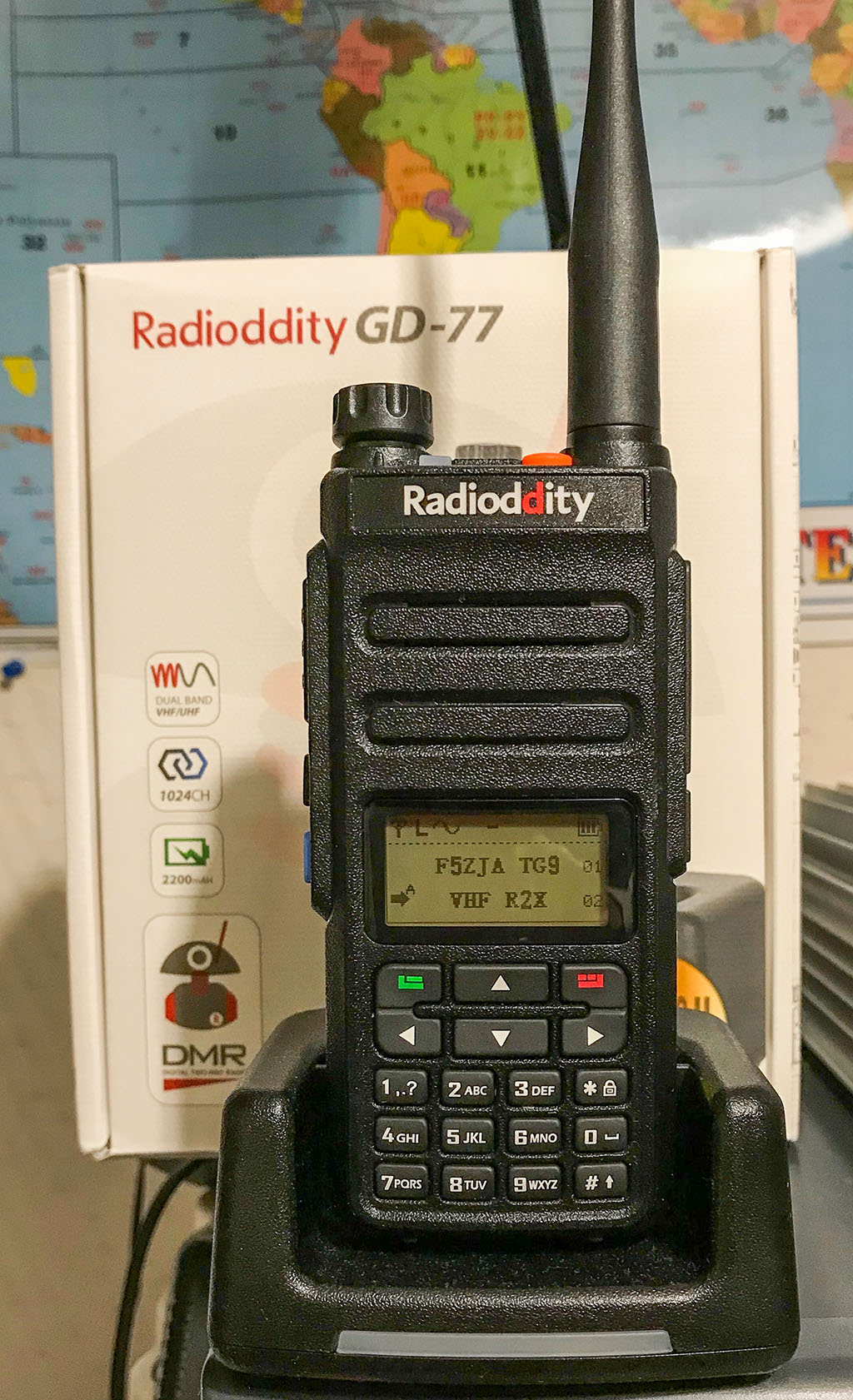

Le Radioddity est un poste bibande (VHF & UHF) fonctionnant sur les modes Analogique FM et Numérique DMR.

Le CodePlug pour le département 66, est un code basique, articulé sur:
4 Zones Numériques et 1 Zone Analogique … soit 5 Zones qui sont,
– NEULOS  (F5ZJA )
– ROC d’AUDE (F1ZLB)
– VILLEFRANCHE (F5ZJT)
– RELAIS ANALOGIQUE ( VHF R1X – VHF R2X – UHF RU2)
– DVMEGA

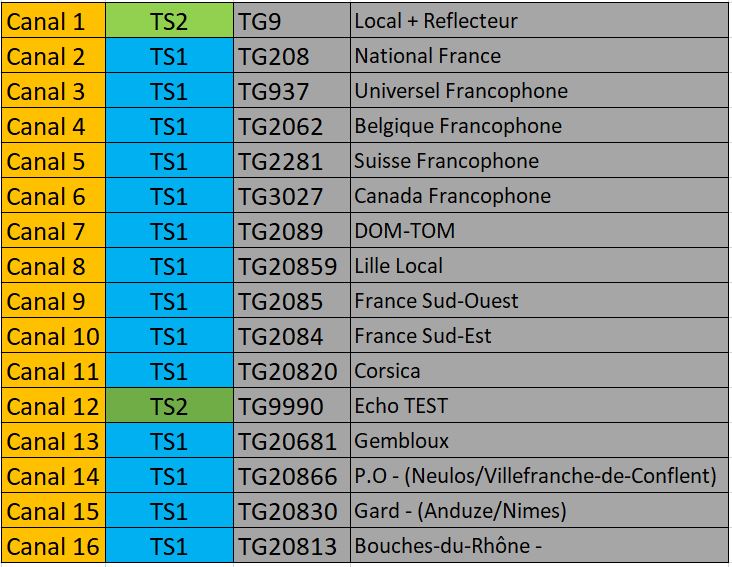

Les 4 Zones numériques (NEULOS, VILLEFRANCHE, ROC d’AUDE et DVMEGA)  contiennent par défaut une présélection de 16 TG.
La Zone DVMEGA est programmé sur une fréquence simplex 433.600 Mhz.
(Si vous utilisez un DVMEGA / Raspberry PI, avec une distribution Pi-Star, définissez cette fréquence dans la configuration de Pi-Star)

Cette liste n’est pas exhaustive, chacun pourra la modifier à sa convenance.

L’affichage du Radioddity est configuré en “Double Double”, c’est à dire que 2 Zones sont affichées en même temps, de ce fait dès qu’un signal est présent sur l’une des 2 voies, la réception se fait entendre immédiatement.

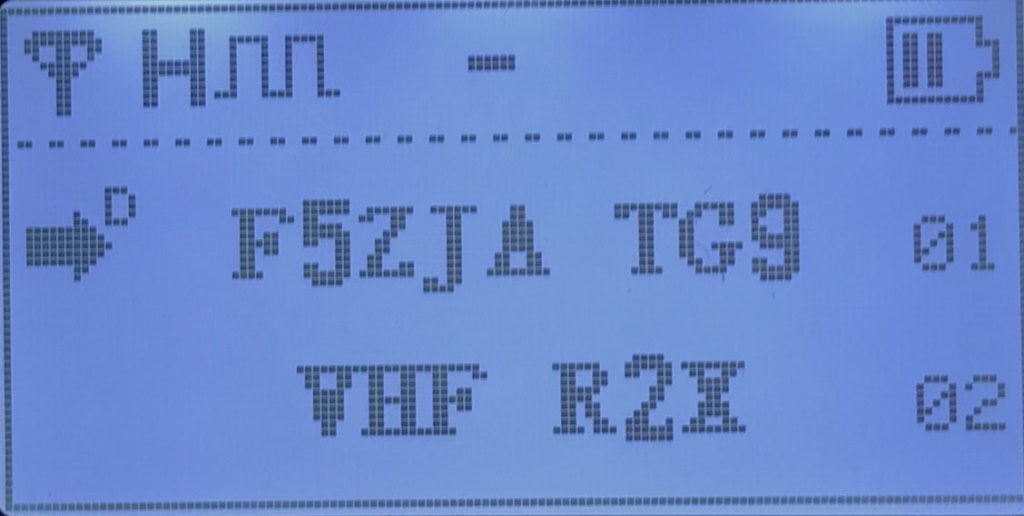

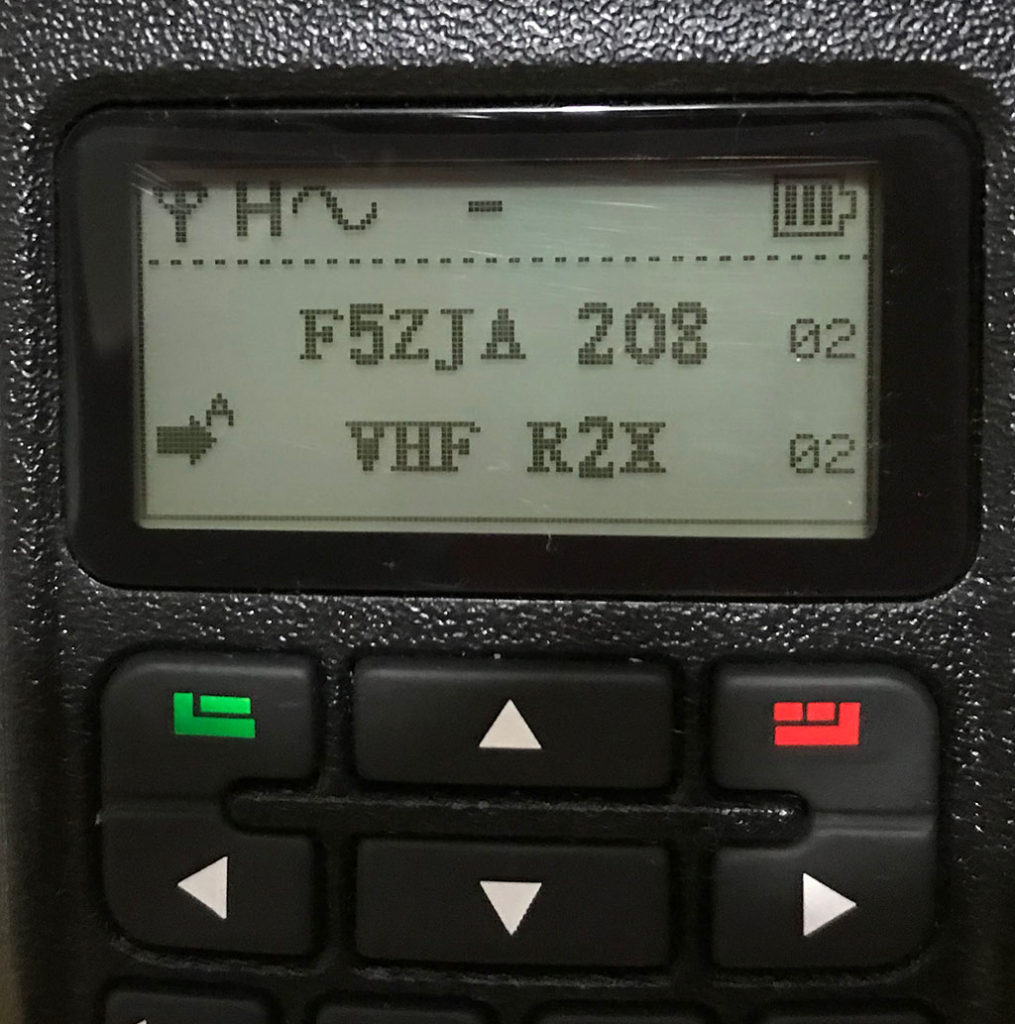

Ci-dessous la Zone NEULOS (F5ZJA)  avec la Zone RELAIS ANALOGIQUE ( VHF R2X )

A SAVOIR !

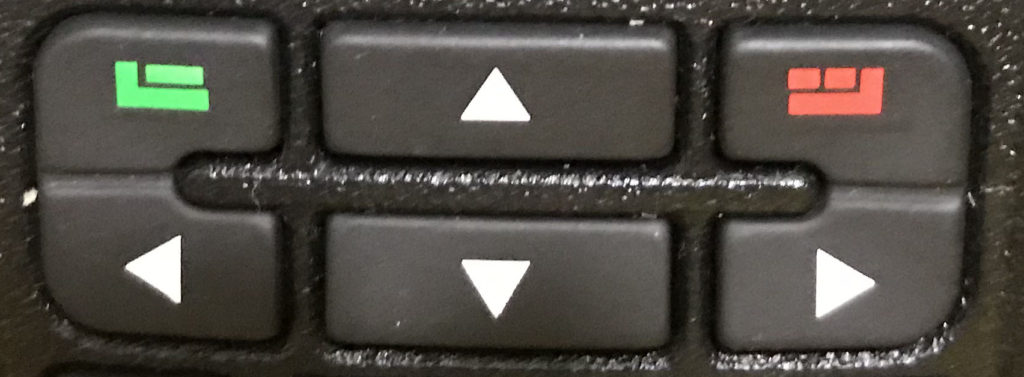

La Flèche de Gauche
permet de sélectionner une des 2 Zones affichées
La Flèche du Haut permet de faire défiler dans un sens le contenu de la ZONE
La Flèche du BAS  permet de faire défiler dans l’autre sens le contenu de la ZONE
La Flèche de Droite  permet de passer en mode VFO 400 Mhz ou 144 Mhz

Pour envoyer le 1750 Hz:  Appuyez sur le PTT + Flèche de Gauche

Dans le CodePlug pour le département 66,
Un appui long de 2s sur le bouton “Bleu” SK2, permet de Changer la Zone
Un appui court sur le bouton “orange”  TK, permet de changer de puissance ” H / L”
Un appui long sur le bouton “orange” TK, permet d’afficher la tension de la batterie





l’accès aux réflecteurs du TG9 se fait directement par la liste des contacts, dans l’exemple ci-dessous, se positionner avec la “flêche gauche” sur F5ZJA TG9

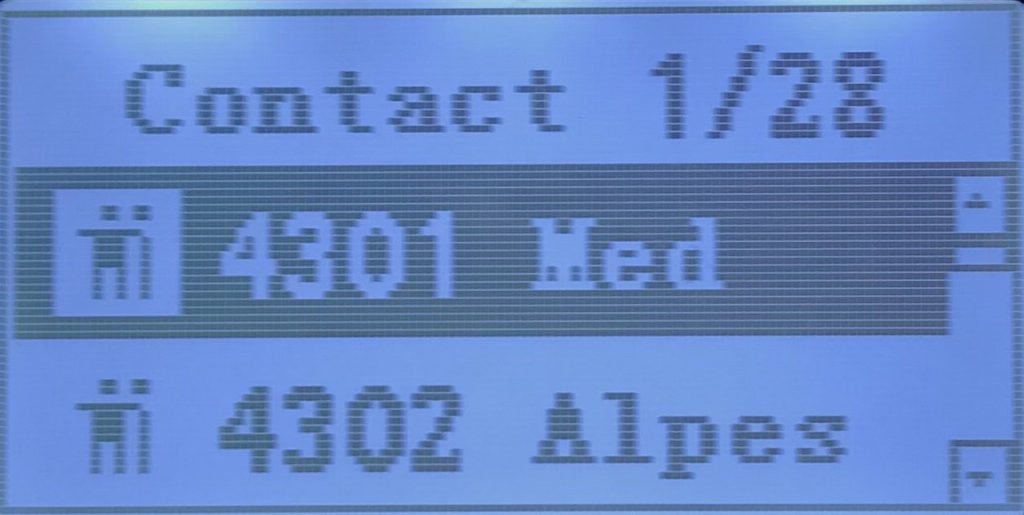

Appuyez ensuite 3 fois sur le bouton vert du clavier, pour accéder à la liste des contacts,



Sélectionnez le contact souhaité “Réflecteur” avec la Flèche du Haut ou du Bas.
Appuyez ensuite sur le PTT du TX pour connecter le réflecteur choisi.

A SAVOIR !
Le contact  “4000 Disconnect” permet de déconnecter un réflecteur du TS2
Le contact  “Drop TG TS1”  permet de déconnecter un TG dynamique du TS1
Le contact  “5000 (qui ?)” permet de savoir quel réflecteur est connecté sur le TS2
Le contact “9990 Echotest” est le mode perroquet, uniquement fonctionnel sur TG9



(10/10/2018)   Ce codeplug ne fonctionne qu’avec le firmware V3.1.1
Radioddity GD-77 CodePlug pour F5ZJA/ F5ZJT/ F1ZLB/ DVMEGA 433.600Mhz

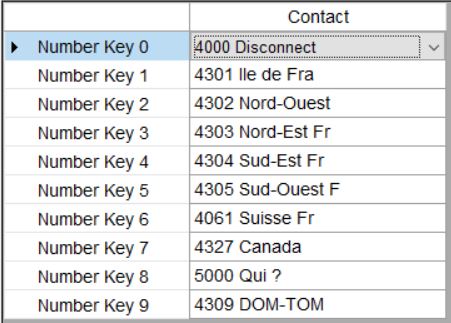

Ci-dessous les raccourcis du pavé numérique avec ce nouveau codeplug,  faire un appui long sur la touche !
Exemple: La touche 8 Permet de savoir qui est connecté sur un réflecteur, uniquement fonctionnel sur TG9

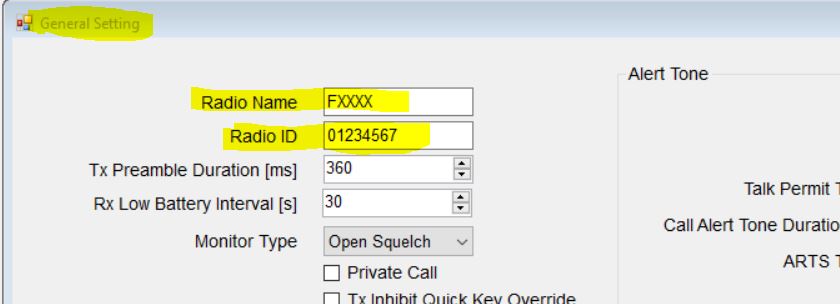

Il est important de configurer dans le menu “Général Setting”  :
Radio Name avec votre indicatif et Radio ID avec votre CCS7
