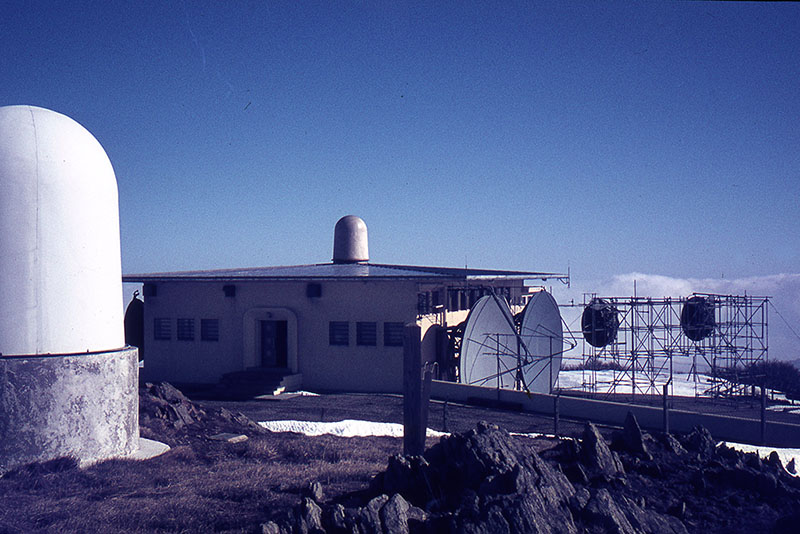

Pour ceux qui n’étaient pas encore de ce monde en 1971, voici une photo que j’ai prise sur le site ORTF/Aviation Civile exclusif à l’époque.
Je participai à la maintenance de la station VOR
à l’époque, station AME, 2 émetteurs 200W en normal/secours avec un push de QB3/300 au final H24, 7/7j.
Antenne Alford 4 fentes. Fréquence 116.6 MHz.
L’antenne du VOR au centre de la terrasse interdisait de faire dépasser tout objet métallique au dessus de l’altitude du toit.
Les antennes FM et TV de l’ORTF étaient déportées coté Nord.
Coté Sud il y avait le faisceaux transhorizon vers les Baléares , diversité de fréquence et diversité d’espace, fréquence dans 4 ou 6 GHz, je ne sais plus , la liaison continuait ensuite vers l’Algérie, il y avait aussi des faisceaux ORTF vers le Pic de Nore et un autre vers Marseille.
A gauche le 2eme “radome” contenait l’antenne de monitoring de la station VOR.
Les techniciens ORTF passaient une vacation de 48 heures sur place .
En cas de panne EDF, la station était autonome en énergie si nécessaire pendant plusieurs jours.
J’étais F1QL à l’époque.
Source: F6EYG
