Démo “QO-100” lors de l’AG du REF66

Ce samedi 27 avril 2019, lors de l’AG du REF66 qui se tenait au Radio-Club de Perpignan, Michel F6HTJ a pu faire une démonstration de contact, avec le satellite radioamateur géostationnaire QO-100.

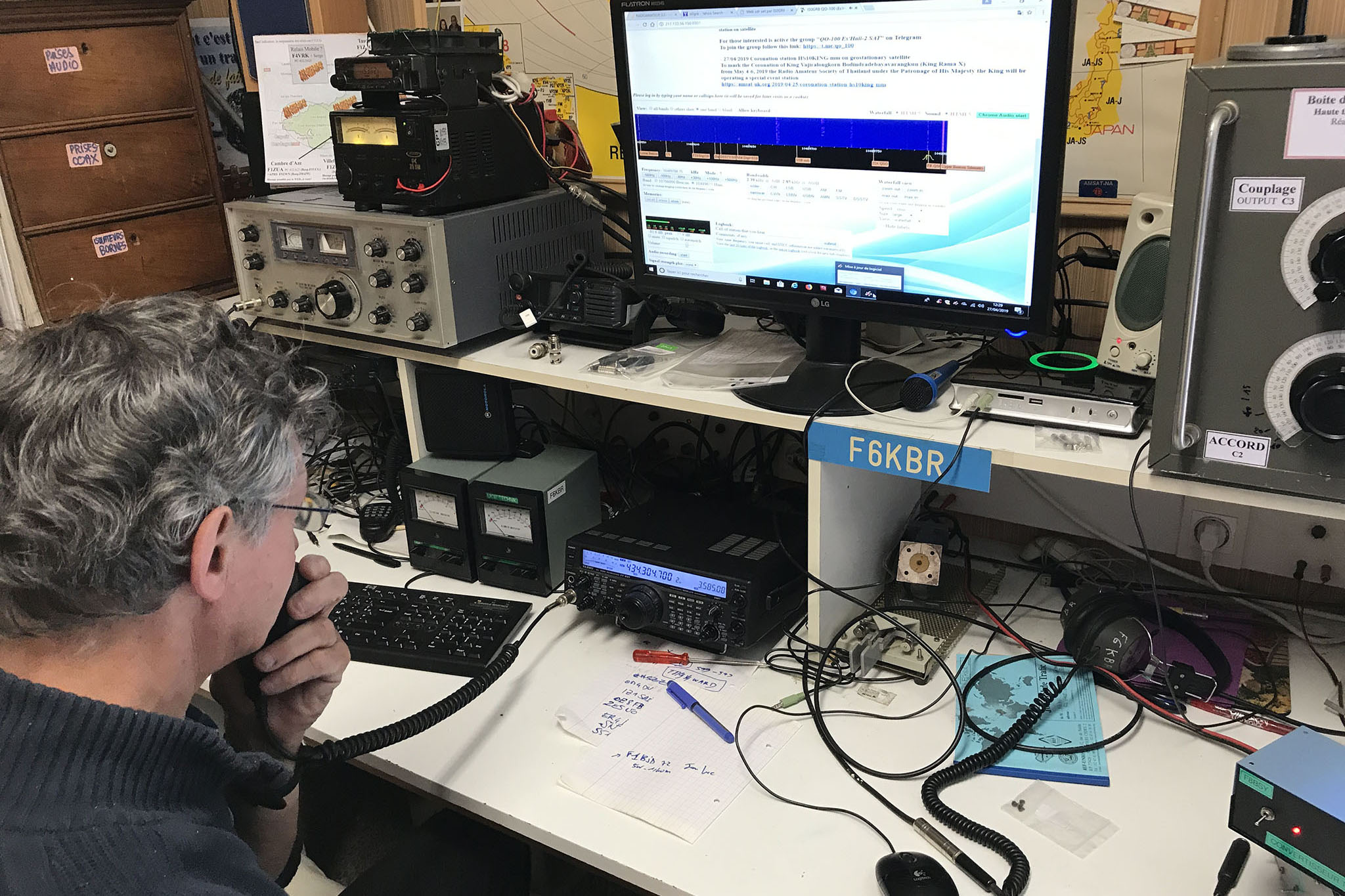

C’est donc à la fin de notre Assemblée Générale, que Michel F6HTJ a pu faire une démonstration phonie sur le satellite géostationnaire “QO-100”.
Équipé d’un Yeasu FT-847 et de la fameuse carte “converter” low cost (434Mhz – 2400 Mhz) de l’enseigne portugaise DXPatrol…. et d’un petit ampli de 15w. Le contact a pu être effectué en toute simplicité.
Pour cette occasion, une antenne Hélice fut utilisée, celle-ci principalement conçues pour le trafic satellite, la polarisation circulaire a des avantages évidentes, quand le signal reçu peut comporter un mélange de toutes sortes de polarisations dues à d’importantes réflexions.

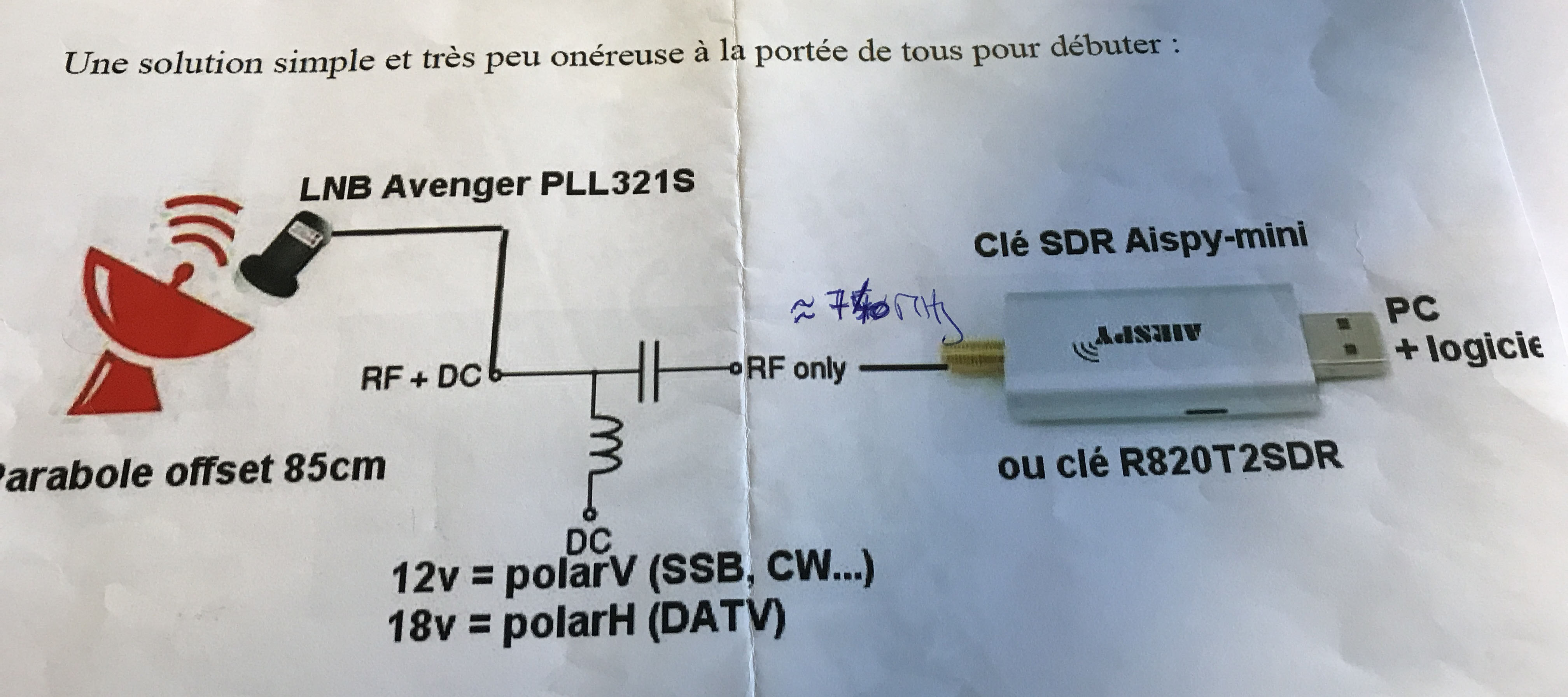

La réception du satellite ne nécessite que très peu de matériel à mettre en œuvre, comme le montre le synoptique ci-dessous.
Une parabole de 85cm de diamètre, une tête LNB de type PLL de marque Octagon en double ou simple sortie, qui peut-être trouvée chez Jean-Michel de Zenith Antennes, ici: LNB PLL 10GHz Octagon, pour séparer l’alimentation et la sortie HF il suffit d’un condo et d’une self, puis une simple clé RTL-SDR équipée du chipset Realtek RTL2832U et du logiciel SDRSharp ou SDRConsole.

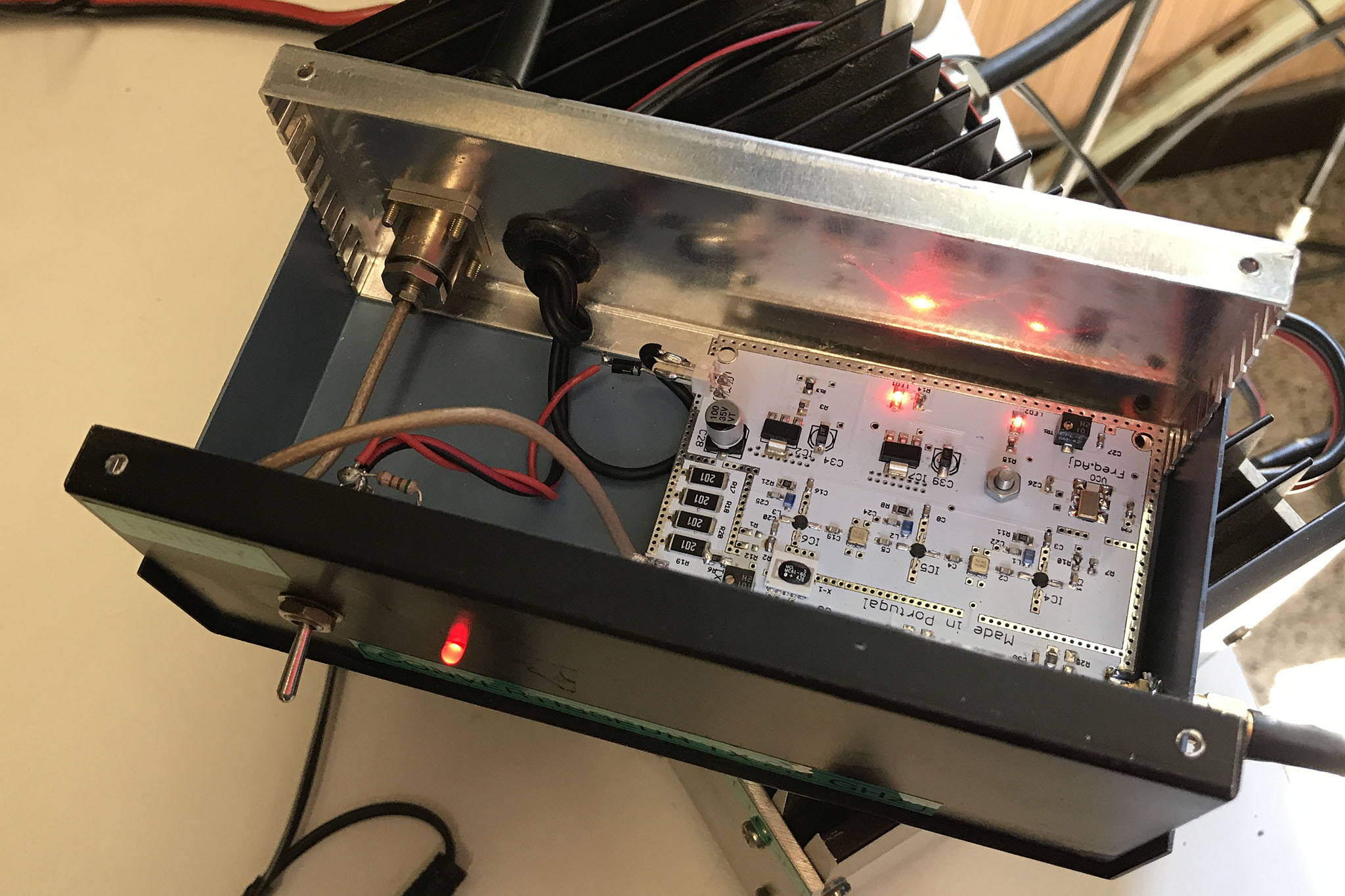

Ci-dessous le boitier converter de DXPatrol pour la partie émission, mis en boite par Michel F6HTJ lors de la démonstration au Radio-Club.

Les caractéristiques :

TX output frequency 2400 MHz
TX input Frequency 434MHz
LO Input Es ́hail-2 satellite OSCAR-100 >>2400Mhz<<: +10dBm  1966Mhz ( 434MHz)
TX RF input: ( 100mW to 5W max) 434 MHz
TX RF output: 20dBm (100mW)
Power supply: 10-16V
Connectors: SMA
PCB dimension : 80mm/ 65mm
Voltage : 10V to 16V
Power consumption 300mA

Les OMs du Radio-Club de Perpignan étaient très attentifs aux explications de Michel, qui montrait comment s’équiper et réaliser facilement et à moindre coût une station satellite pour QO-100. Les questions fût diverses et les réponses étayées aussi par Patrick F1CTO. (Antenniste TV de Profession).

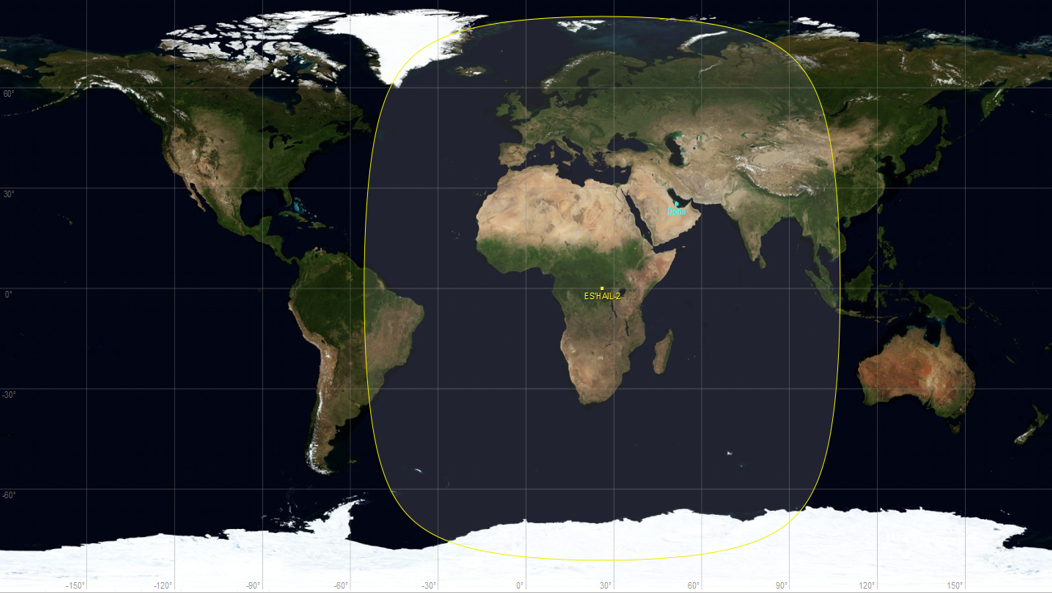

Rappelons que le Satellite QO-100 a une couverture assez importante, du Brésil en passant par toute l’Europe, jusqu’aux côtes de la Thaïlande….. il est à noter que nos amis américains ont un brin de jalousie, car le satellite ne couvre pas leur continent.

Pour terminer, une coute vidéo de 3mn  ….  entre Michel F6HTJ(66)  et Jean-Luc F1BJD(72) en QSO Phonie sur le satellite QO-100 lors de l’AG du Radio-Club.

La durée de vie de QO-100 est estimée à plus d’une dizaine d’année.
Alors n’hésitez plus ! ….. Équipez-vous aussi pour profiter pleinement de l’unique Satellite géostationnaire.

Source: F6KBR
