La transmission d’images n’est pas une nouveauté dans le monde radioamateur. La plupart d’entre nous connaissent la SSTV (Slow Scan Television), largement utilisée sur les bandes VHF. Pourtant, il existe aujourd’hui d’autres solutions numériques.
Comme l’explique Xavier F8BSY « Malheureusement, peu de radioamateurs français utilisent ces modes, souvent simplement parce qu’ils ignorent leur existence ou ne savent pas comment les mettre en œuvre. Pourtant, deux logiciels particulièrement intéressants sont disponibles librement et

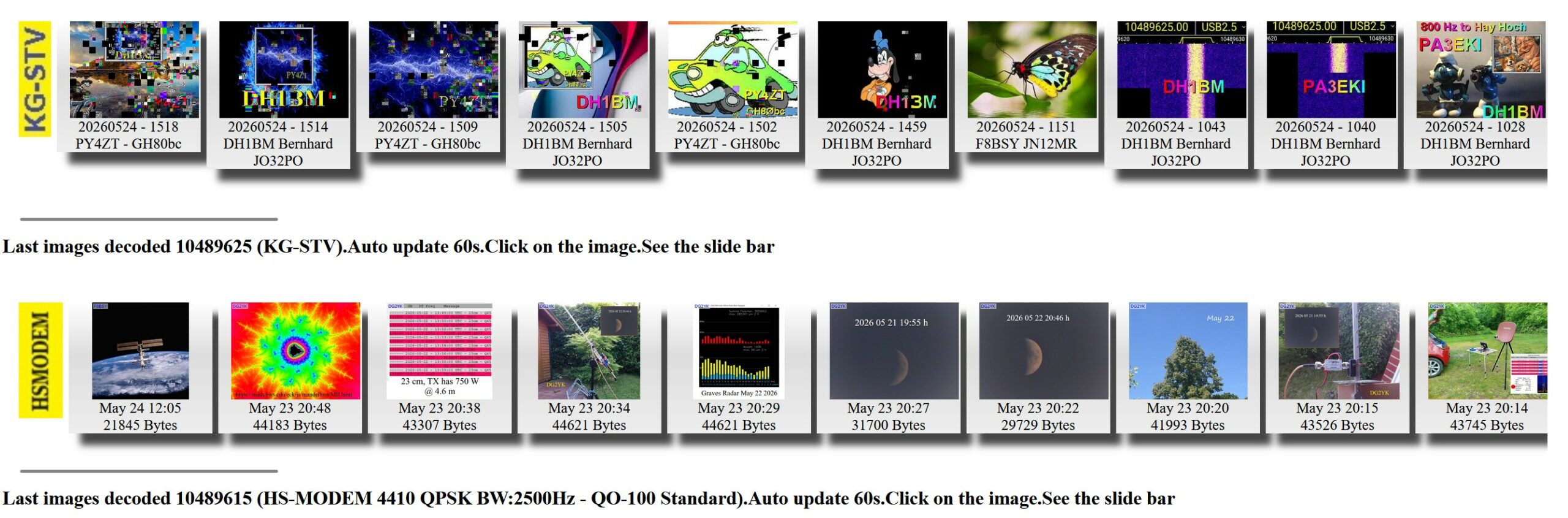

sont faciles à utiliser via QO-100 : KG-STV et HS Modem. Ces deux logiciels sont parfaitement adaptés au transpondeur à bande étroite de QO-100 et permettent d’échanger des images numériques de meilleure qualité que la SSTV traditionnelle, tout en restant compatibles avec la largeur de bande autorisée sur le satellite. Toutes les images transmises sur QO-100 peuvent être visualisées en temps réel sur le serveur WebSDR dédié d’IS0GRB, ce qui facilite grandement la découverte et l’expérimentation de ces modes. Pour cela, il convient toutefois d’émettre sur la fréquence dédiée du satellite. C’est également un excellent moyen de vérifier la bonne réception de ses propres émissions, de contrôler la qualité de ses transmissions et de découvrir l’activité de ces modes numériques sur le satellite »
KG-STV : la transmission d’images par blocs JPEG
Le logiciel KG-STV a été développé par le radioamateur japonais JJ0OBZ.
Contrairement à la SSTV classique qui transmet une image ligne par ligne, KG-STV utilise une méthode basée sur la transmission de blocs JPEG compressés de 16 × 16 pixels.
L’utilisateur peut ainsi observer la reconstruction de l’image bloc par bloc pendant la réception.
Mais KG-STV ne se limite pas aux images. Le logiciel permet également l’échange de courts messages texte entre stations, ce qui en fait un outil de communication particulièrement convivial pour les utilisateurs de QO-100.
Pourquoi utiliser KG-STV sur QO-100 ?
Le satellite géostationnaire offre un canal stable, exempt de fading et de variations de propagation importantes. Ces conditions sont idéales pour les modes numériques nécessitant une transmission fiable des données.
De nombreux utilisateurs européens emploient déjà KG-STV régulièrement, mais les stations françaises restent encore peu nombreuses. C’est pourtant une excellente manière de partager :
- des cartes QSL électroniques ;
- des photos de stations ;
- des images d’événements radioamateurs ;
- des informations techniques illustrées;
Fréquence à utiliser sur QO-100 :
Pour que votre image soit visible par tous, et remonte via le serveur de IS0GRB, il faudra la transmettre sur la fréquence : 10 489,625 MHz en USB

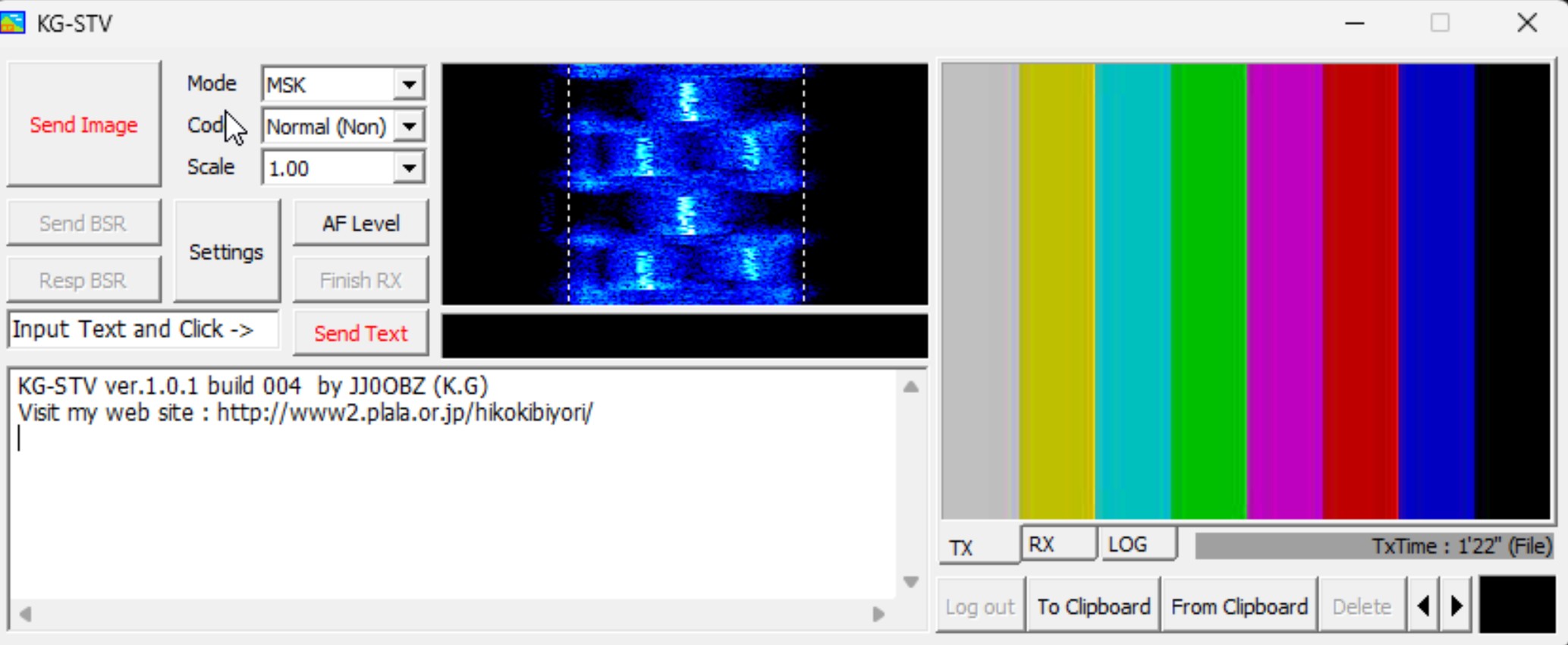

Configuration recommandée du logiciel:
- Mode : MSK
- Code : Normal
- Scale : 1.0
Logiciel sous Windows à télécharger ici : KG-STV
HS Modem : le multimédia à haut débit dans 2,7 kHz
Afin de promouvoir l’utilisation de modes numériques innovants sur QO-100, le radioamateur allemand DJ0ABR a développé le logiciel Highspeed Multimedia Modem, plus connu sous le nom de HS Modem.
L’objectif était ambitieux : transmettre rapidement différents types de données numériques à travers un simple canal SSB de 2,7 kHz de largeur.
Le résultat est impressionnant.
HS Modem permet notamment de transmettre :
- des images avec redimensionnement automatique et plusieurs niveaux de qualité ;
- des fichiers texte ;
- des pages HTML ;
- des fichiers binaires ;
- des fichiers de toutes natures ;
- de la voix numérisée grâce à deux codecs sélectionnables ;
- des messages en mode RTTY.
Le logiciel transforme ainsi le transpondeur bande étroite de QO-100 en véritable canal multimédia.
Une nouvelle approche des communications numériques
Alors que la SSTV reste limitée à l’échange d’images fixes, HS Modem ouvre la porte à des applications beaucoup plus larges :
- diffusion de documentations techniques ;
- partage de fichiers de configuration ;
- transmission de rapports d’activités ;
- échanges de messages enrichis ;
- expérimentation de nouveaux protocoles numériques.
Pour les radioamateurs passionnés par l’innovation, HS Modem représente un formidable terrain d’expérimentation.
Petit bémol, pas de gestion de PTT sur ce logiciel, il faudra l’activer manuellement sur votre transceiver, pas d’autre choix.
Fréquence à utiliser sur QO-100 :
Pour que votre image soit visible par tous, et remonte via le serveur de IS0GRB, il faudra la transmettre sur la fréquence : 10 489,615 MHz en USB

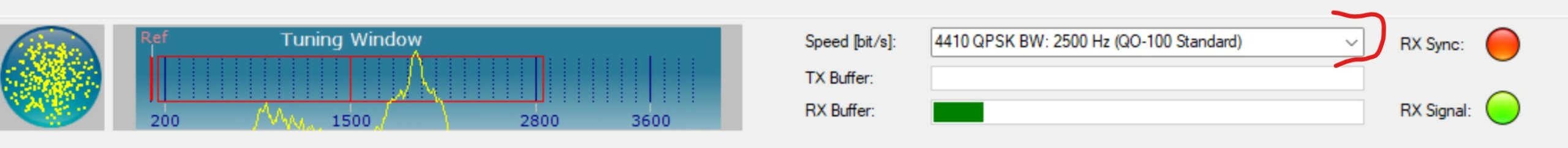

Configuration recommandée :
- HS-MODEM 4410
- QPSK
- BW : 2500 Hz
- QO-100 Standard
Logiciel sous Windows à télécharger ici : HS MODEM
Le satellite QO-100 constitue un formidable terrain d’expérimentation pour les radioamateurs souhaitant explorer de nouveaux modes de communication numérique. Plus leur utilisation se développera, plus ces modes gagneront en visibilité et mettront en valeur la richesse technique et l’esprit d’innovation qui caractérisent notre passion
Source: F8BSY
